アルミ押出部品における高精度3D検査の導入事例｜大型・複雑形状部品の寸法検査を効率化する方法
アルミ押出部品の製造では、軽量化と高強度を両立する設計が求められる一方、複雑形状や厳しい公差管理への対応が課題になります。
本記事では、アルミ押出部品の品質検査を効率化した3Dスキャン導入事例を紹介し、大型部品の検査精度と作業効率を両立する方法を解説します。
アルミ押出部品検査における課題
アルミ押出産業では、自動車・航空宇宙・建設など多くの分野で高精度部品が使用されています。
しかし、複雑な断面形状や大きなサイズの部品では、検査工程にさまざまな課題が存在します。
例えば、カナダのアルミ製造企業では、以下のような条件の部品を検査する必要がありました。
- 部品サイズ：長さ2〜4m
- 断面サイズ：約 0.2m × 0.2m
- 深いチャンネル構造を含む複雑形状
さらに、顧客仕様に適合するために±0.127mmの公差を満たす高精度測定が求められていました。
しかし、検査工程には以下の課題がありました。

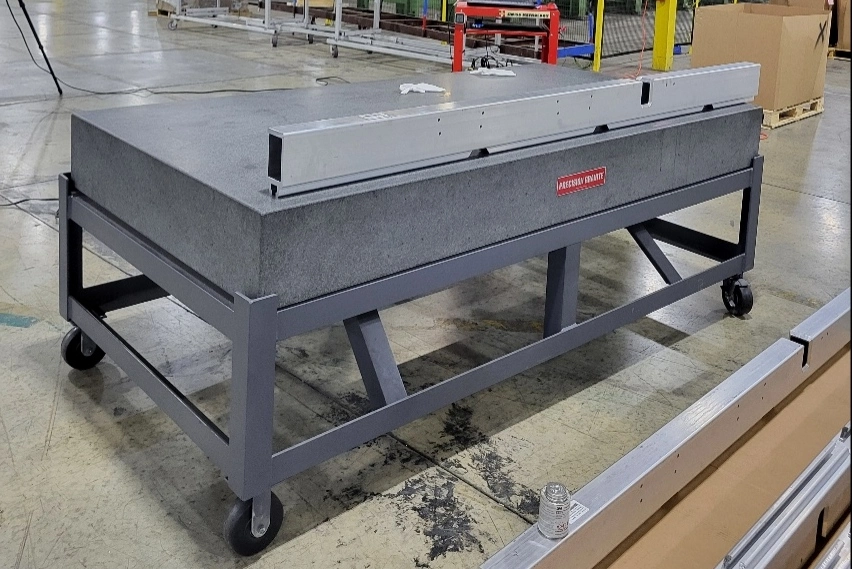

- 大型部品のため接触測定は時間がかかる
- 温度変化や振動など環境要因が測定精度に影響
- 深い溝や内部形状の測定が難しい
- 大量生産に対応する高速検査が必要
従来のアルミ部品測定方法の限界
従来の測定方法として使用されていたのは、
- ポータブルプロービング
- 基本的なレーザーラインスキャン
などでした。
しかし、これらの方法では次のような問題がありました。
- 大型部品では測定作業が非常に遅い
- 深いチャンネル内部の細部形状を取得できない
- クランプや固定治具が必要で作業効率が低い
そのため、大型アルミ押出部品の品質検査にはより高速で高精度な測定手法が必要でした。
3Dスキャンによるアルミ部品検査ソリューション

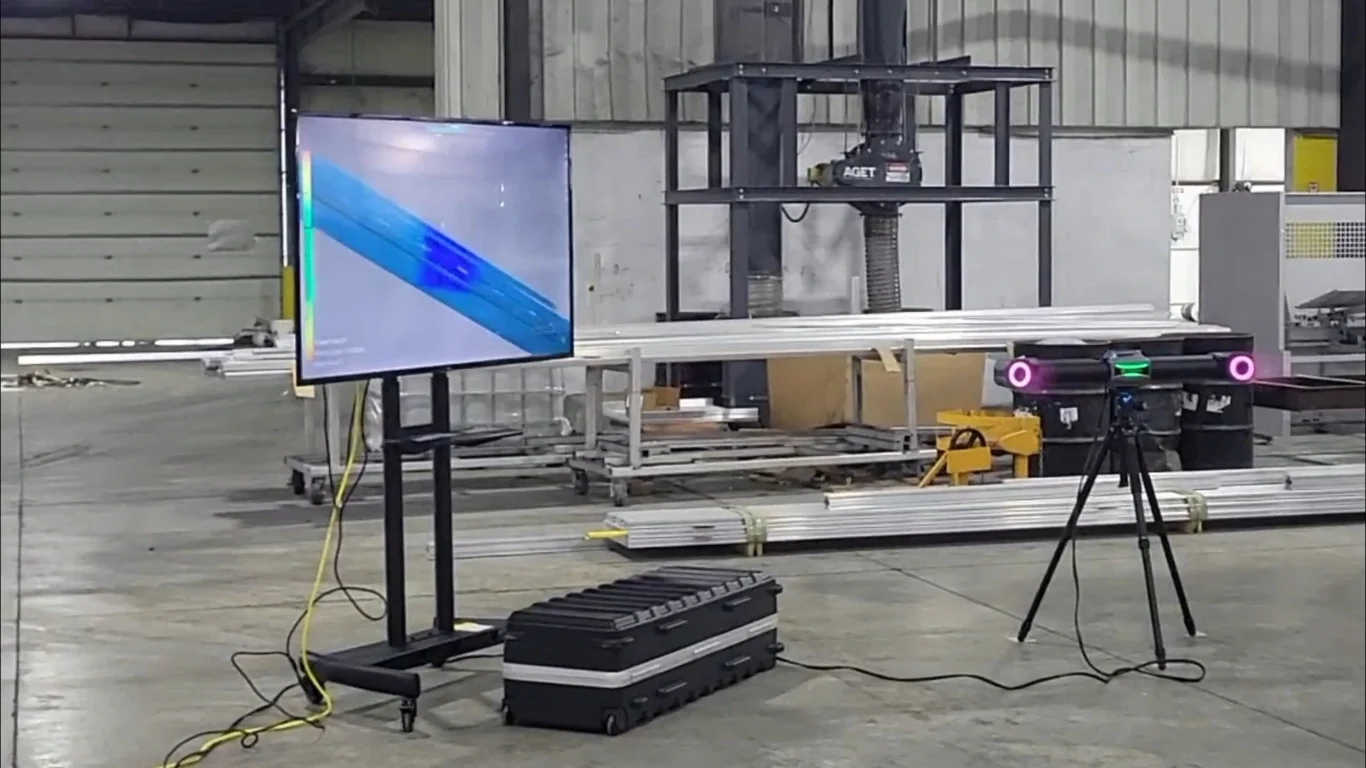

課題解決のため導入されたのが、TrackScan Sharp-E 光学3Dスキャニングシステムです。
このシステムは以下の特徴を持っています。
- 25MP産業カメラによる高精度測定
- 最大 135m³の測定範囲
- 最大 8.5m距離から測定可能
- 600万点/秒の高速取得
- 99本レーザーラインによる広範囲スキャン
- 完全ワイヤレス設計による高い取り回し性

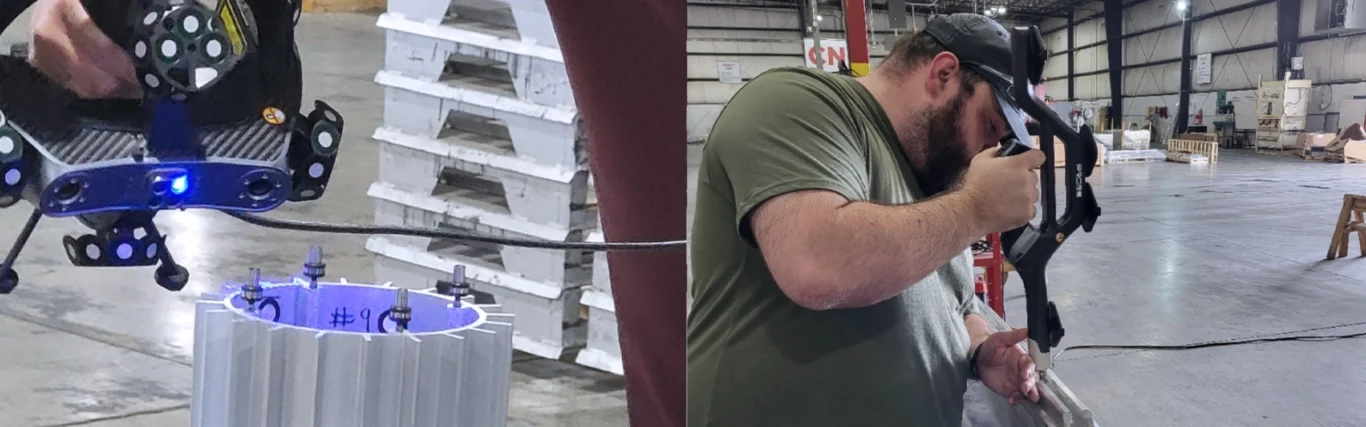

さらに、深い穴や内部構造の測定にはi-Probe 500 を併用することで、スキャンでは取得しにくい形状も高精度で測定できます。
大型アルミ押出部品の3D検査プロセス
導入後の検査フローは以下の通りです。

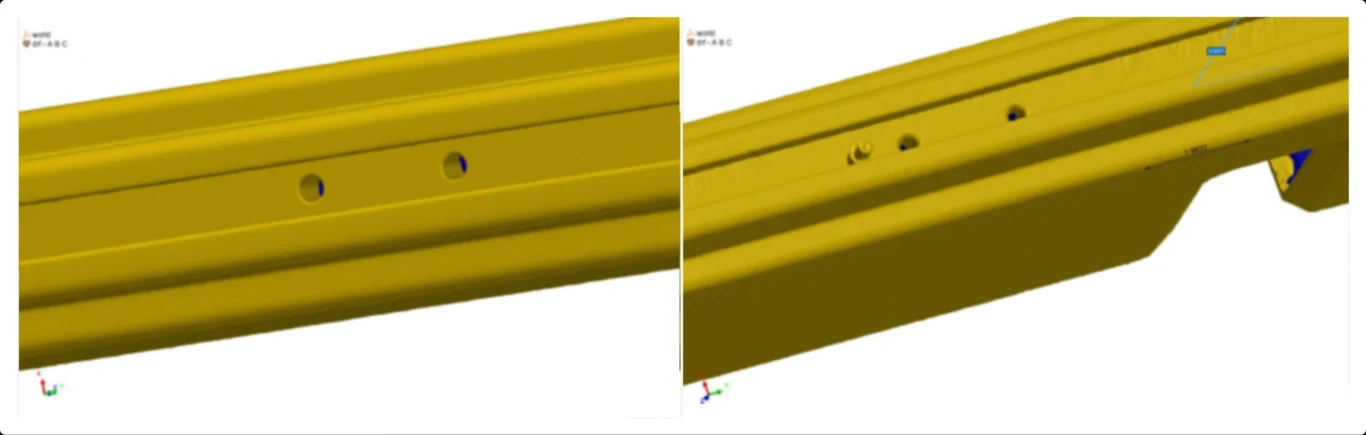

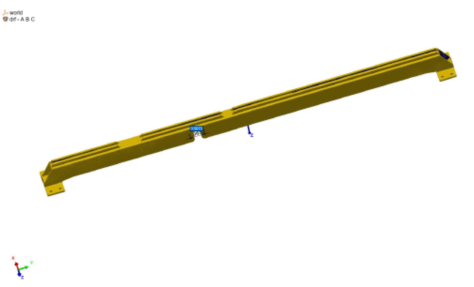

- 計測ソフトで検査プログラムを作成

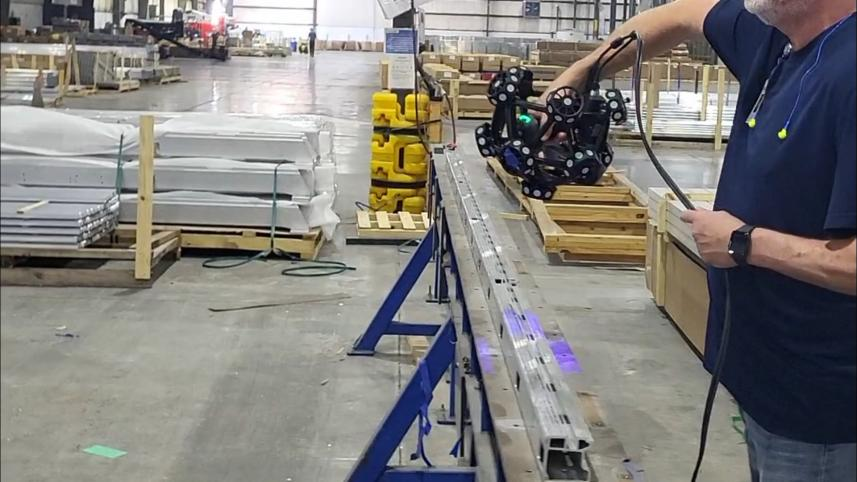

- TrackScan Sharp-Eで部品表面を3Dスキャン

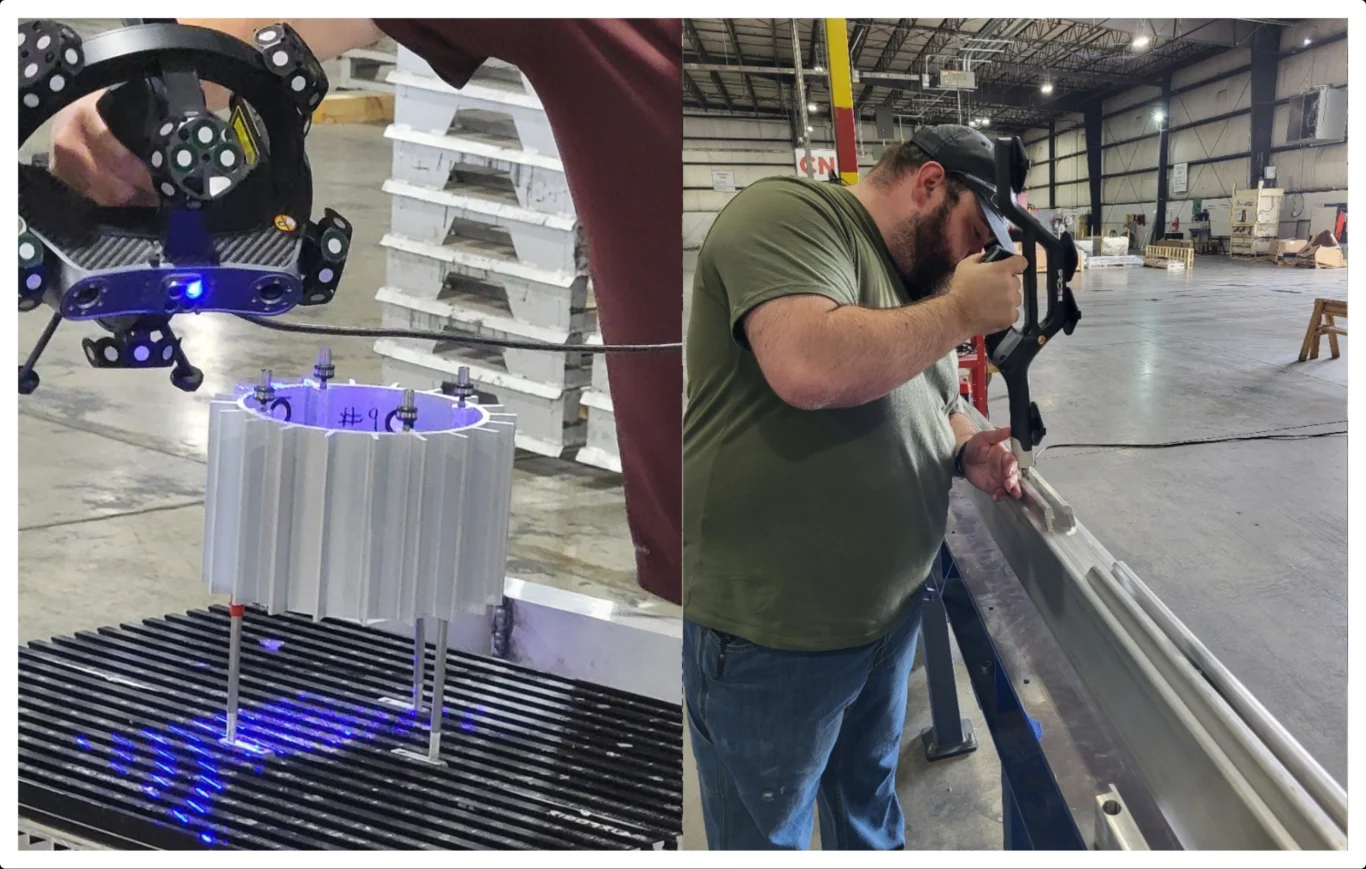

- i-Probeで深い穴や内部形状を測定
- 検査レポートを自動生成
このプロセスにより、複雑形状部品でも効率的に品質検証が可能になりました。
3D検査導入による品質検証の成果
3Dスキャンシステムの導入により、以下の成果が得られました。
高精度検査の実現
- すべての部品が±0.127mm公差要件を満たす測定結果
検査時間の短縮
- 1部品あたり約1時間で全体スキャン完了
作業効率の向上
- 大型治具や固定装置が不要
- 部品を裏返すだけで反対側も測定可能
運用の容易さ
- 現場トレーニングで短期間に操作習得
これにより、品質検査の精度と生産効率の両方が改善されました。
アルミ製造現場での3D検査活用ポイント
日本のアルミ加工・部品製造の現場でも、大型部品検査の効率化は重要なテーマです。
3Dスキャニングを導入することで、次のようなメリットが期待できます。
・大型部品の迅速な寸法検証
押出材やフレームなど長尺部品でも短時間で全体形状を取得可能。
・複雑断面形状の品質管理
深い溝や内部構造など、従来測定が難しかった形状も検証可能。
・少人数でも検査運用可能
光学測定のため接触測定より作業負担が少なく、品質管理業務の効率化に貢献します。
まとめ｜アルミ押出部品の品質検査を効率化する3Dスキャン
アルミ押出部品の製造では、複雑形状・大型サイズ・厳しい公差管理が品質検査の大きな課題になります。
今回紹介した事例では、
- 光学3Dスキャンによる高速測定
- プローブ併用による複雑形状測定
- 検査レポートの自動化
により、品質検査の効率化と精度向上を実現しました。
3Dスキャニング技術は、アルミ加工・自動車部品・航空宇宙分野など多くの製造業で品質管理を支える重要なツールになっています。
詳細な導入相談やデモのご希望はお問い合わせページからご連絡ください。
【FAQ】
Q1：大型アルミ押出部品でも3Dスキャンできますか？
A：可能です。光学トラッキング方式を使用することで、数メートル規模の部品でも高精度測定が可能です。
Q2：どの程度の精度で測定できますか？
A：本事例では±0.127mmの公差要件を満たす精度で測定が行われました。
Q3：検査時間はどのくらい短縮できますか？
A：事例では1部品あたり約1時間でスキャンが完了しています。
Q4：深い溝や穴も測定できますか？
A：スキャンとプローブ測定を組み合わせることで対応可能です。
Q5：どの業界で利用されていますか？
A：自動車、航空宇宙、建設、産業機械など幅広い分野で活用されています。
