限界を超える広範囲・高精度測定

プロモーション動画

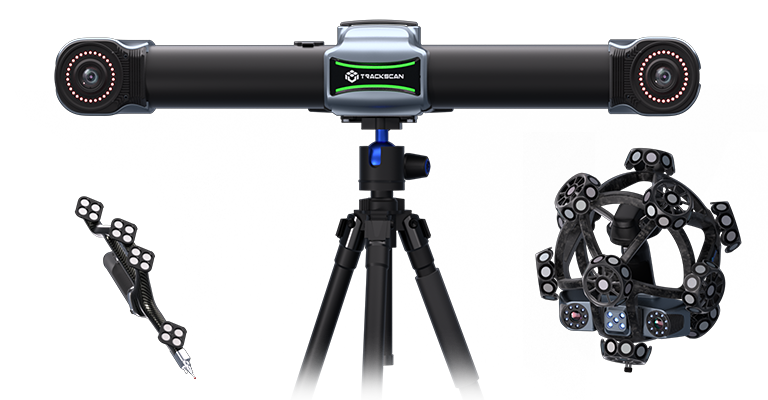

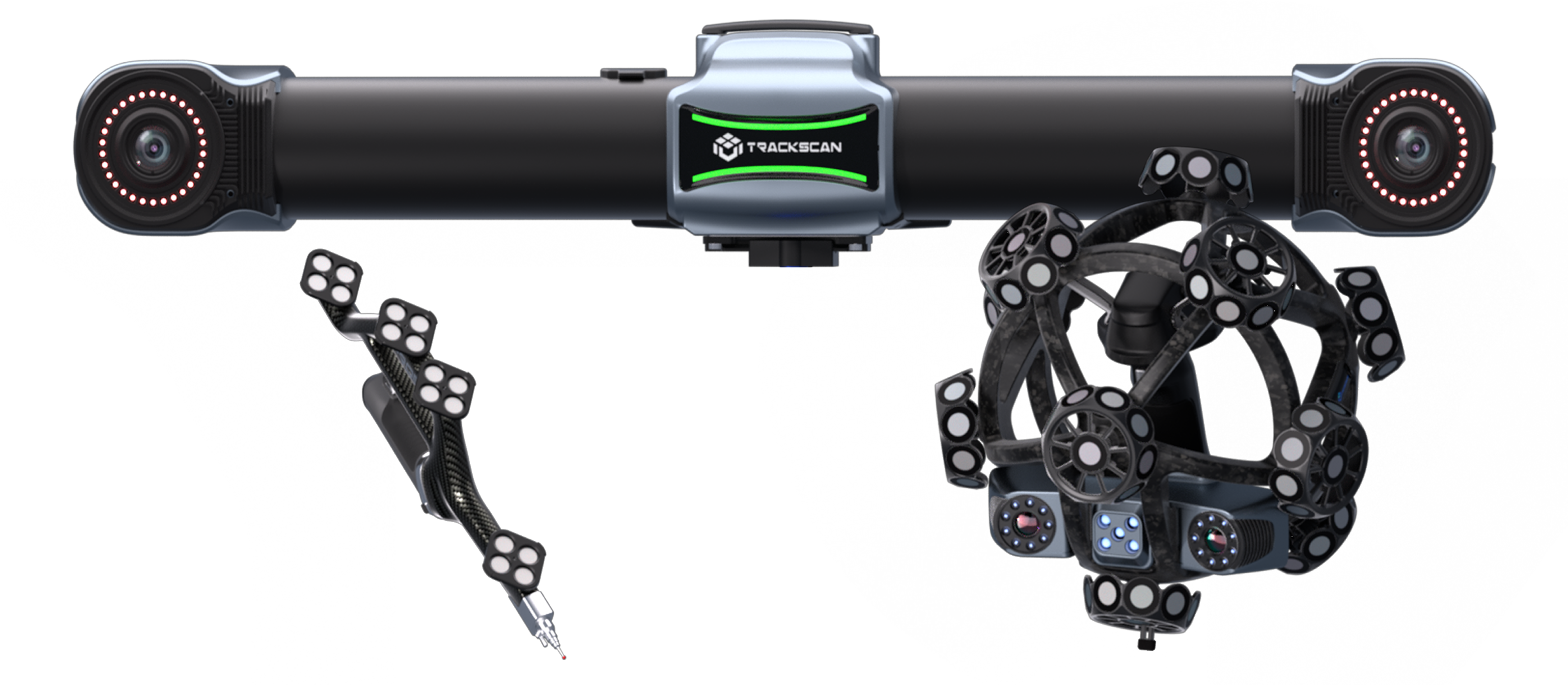

TRACKSCAN Sharp-S
ワイヤレス3Dスキャニングシステム

TRACKSCAN Sharp-S 光学式3Dスキャニングシステムは、2500万画素の産業用カメラとエッジコンピューティングに対応した高性能オンボードプロセッサーを備えており、大型部品を遠距離かつ高速で測定するために特別に設計されています。最大8.5メートルのトラッキング距離と135m³という高精度測定範囲を実現し、光学測定の新たな高みへと導き、強力な測定体験を提供します。
この測定システムは、99本のレーザーラインや最大486万点/秒の測定速度など、強固なパフォーマンスが特長で、高精度かつ信頼性の高い測定結果をもたらします。
さらに、SCANTECHの第3世代技術となる、知能化・ワイヤレス3Dスキャニングを特徴としたTRACKSCAN Sharp-Sは、完全バッテリー駆動でワイヤレスデータ転送に対応しており、ケーブルに縛られることなく、あらゆる環境でスムーズにスキャンを行うことができます。

エッジコンピューティング

CFFIM技術による安定構造

99本の青色レーザーライン

135m³・8.5mトラッキング

486万点/秒の測定速度

2500万画素カメラ

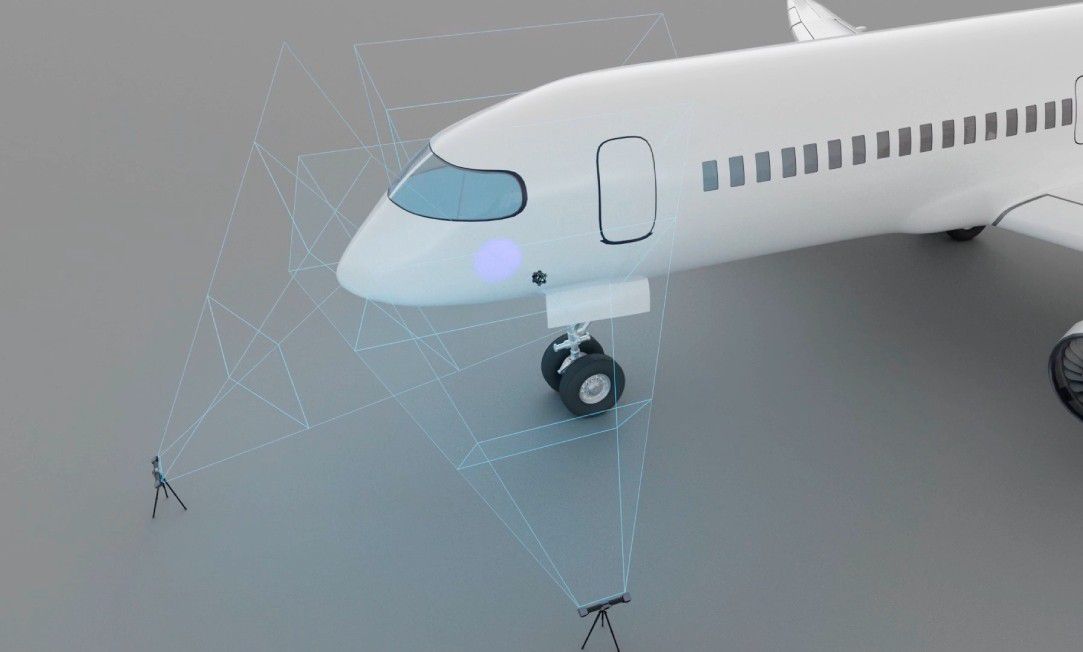

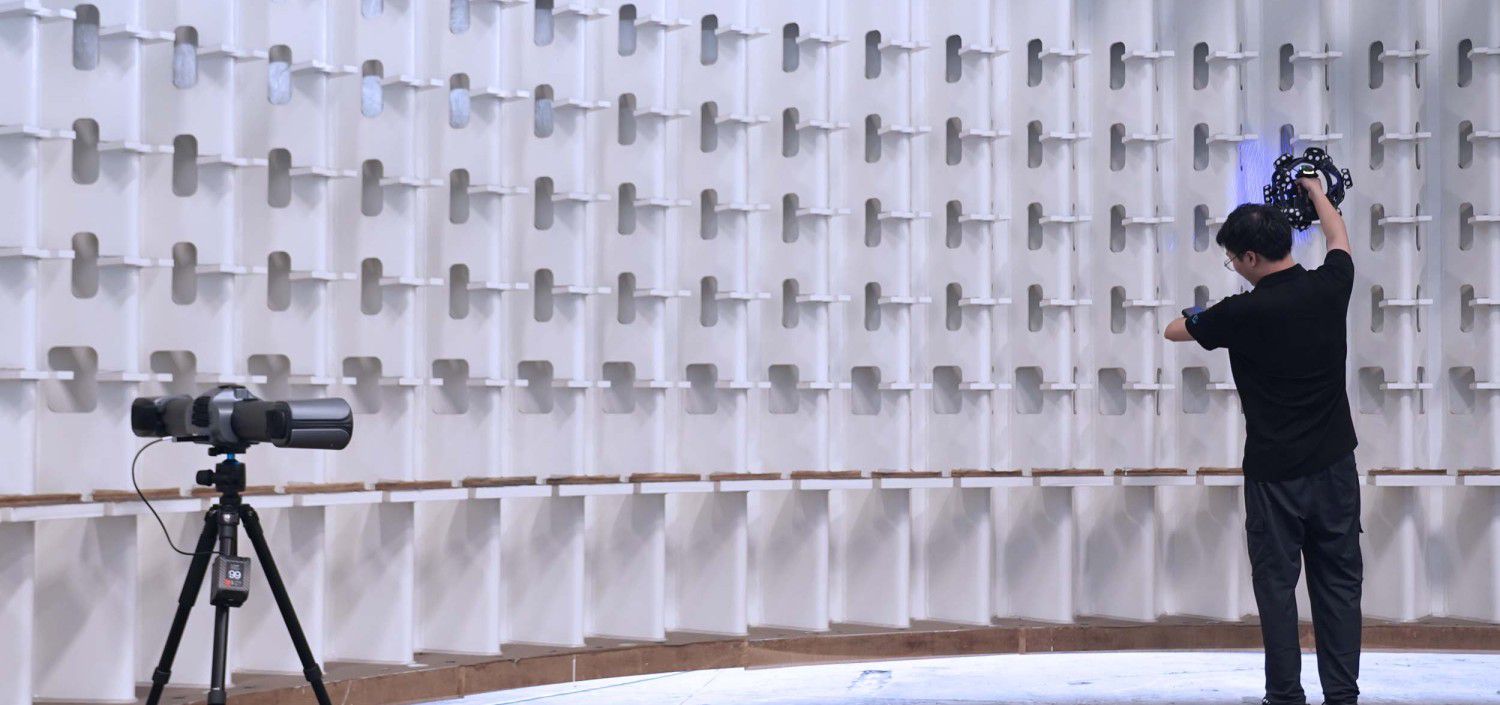

遠距離かつ大容量のトラッキング

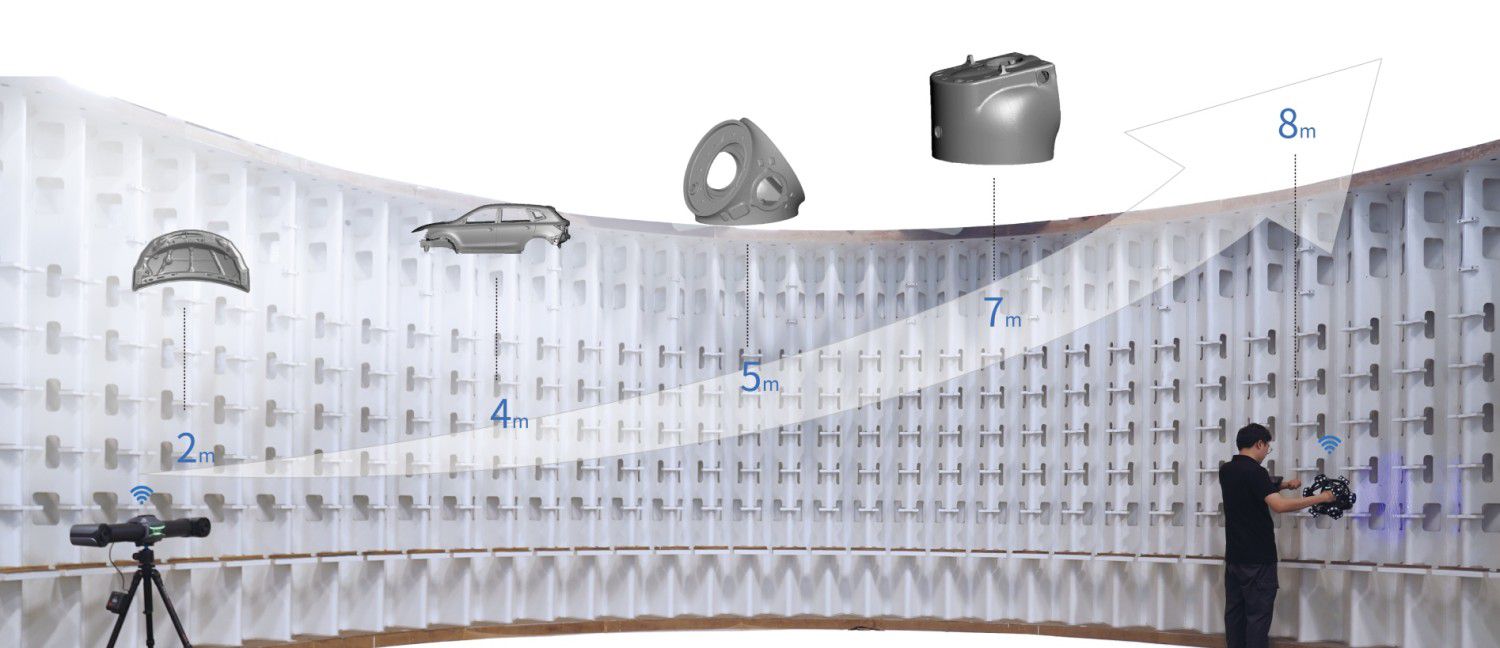

TRACKSCAN Sharp-Sは、動的適応LEDアルゴリズムと長距離対応の被写界深度を採用し、最大8.5メートルのトラッキング距離をサポートします。

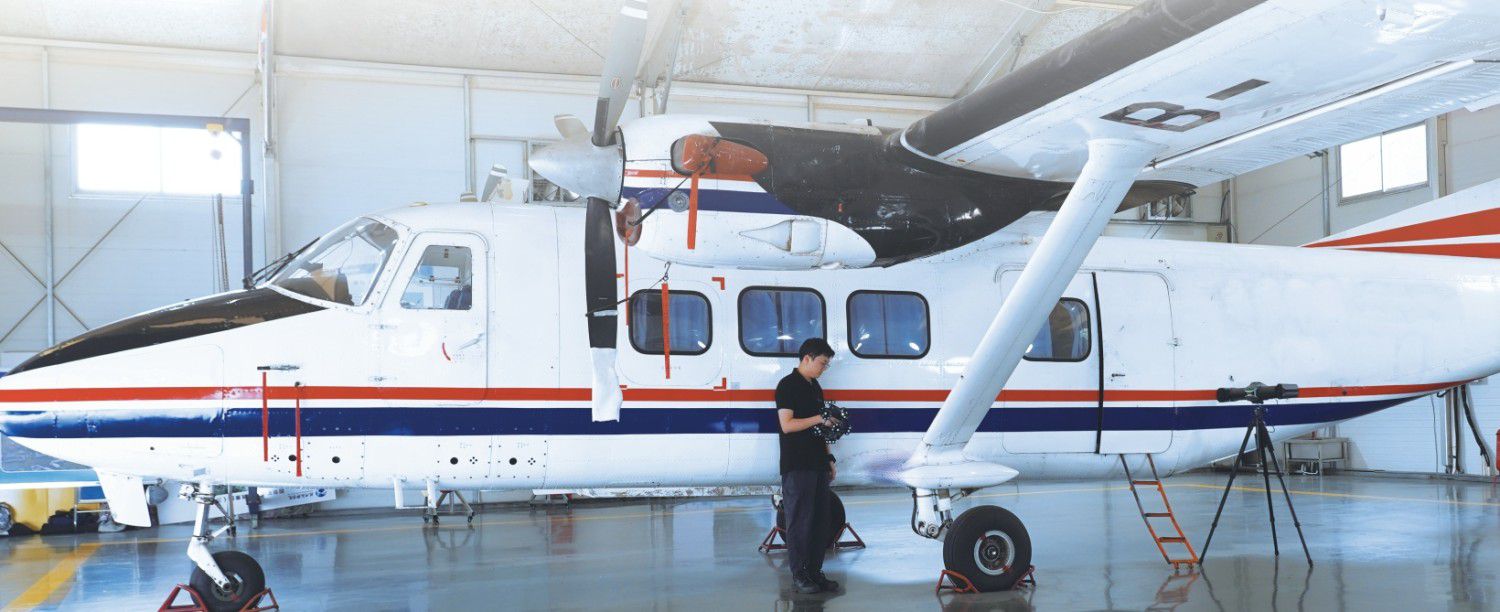

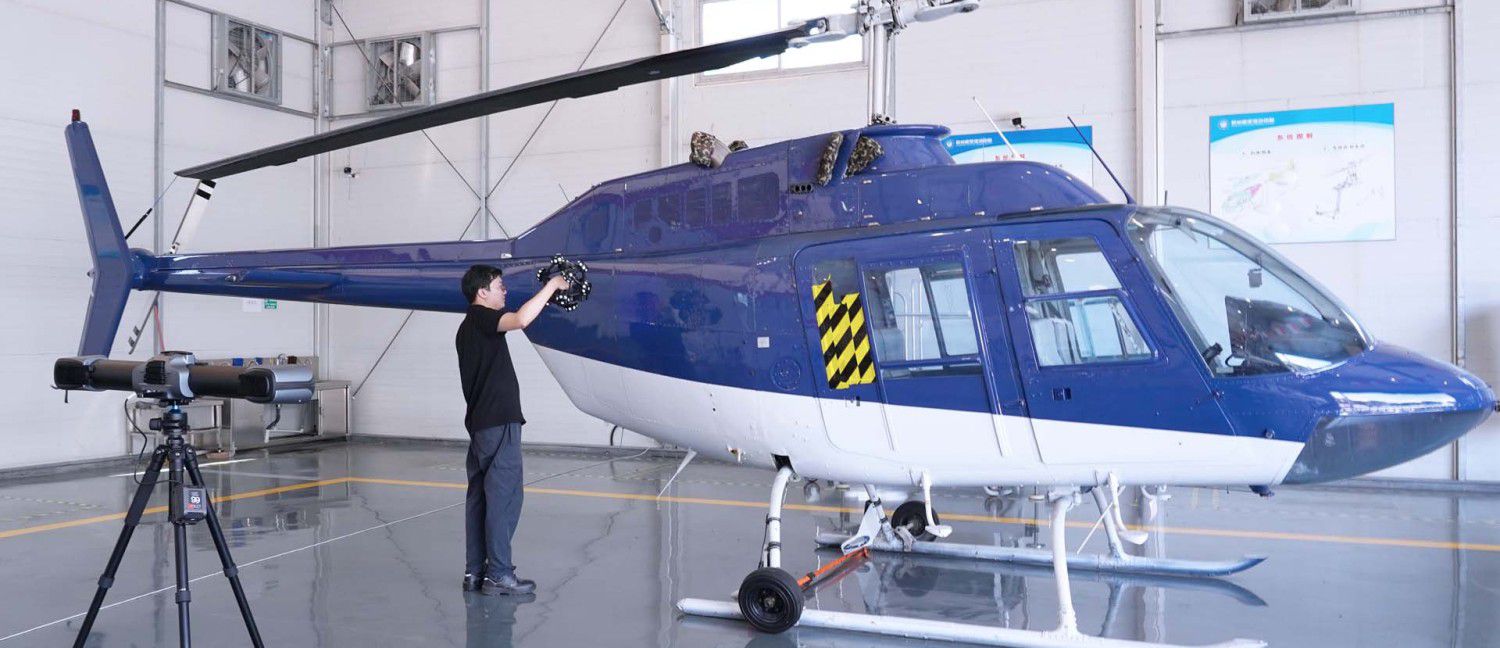

これにより、航空宇宙、エネルギー、重工業などの大型部品の測定をはじめ、さまざまな課題に容易に対応できます。

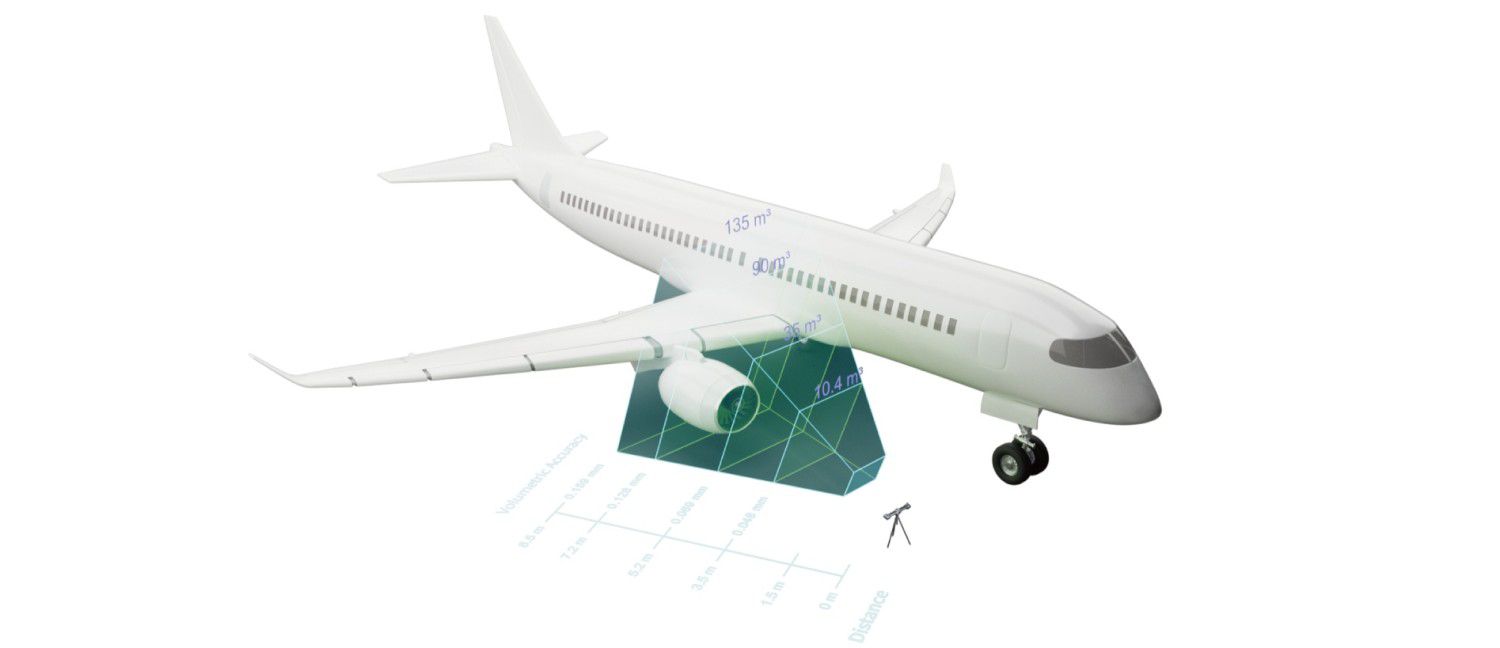

135m³の産業用高精度測定範囲と233m³のスキャン範囲は、大きなトラッキングボリューム、強力なエッジ校正アルゴリズム、安定した構造によって実現されています。
頻繁にトラッカーを移動させる手間を大幅に削減し、一度の設置で効率的に大型部品を測定することが可能となります。

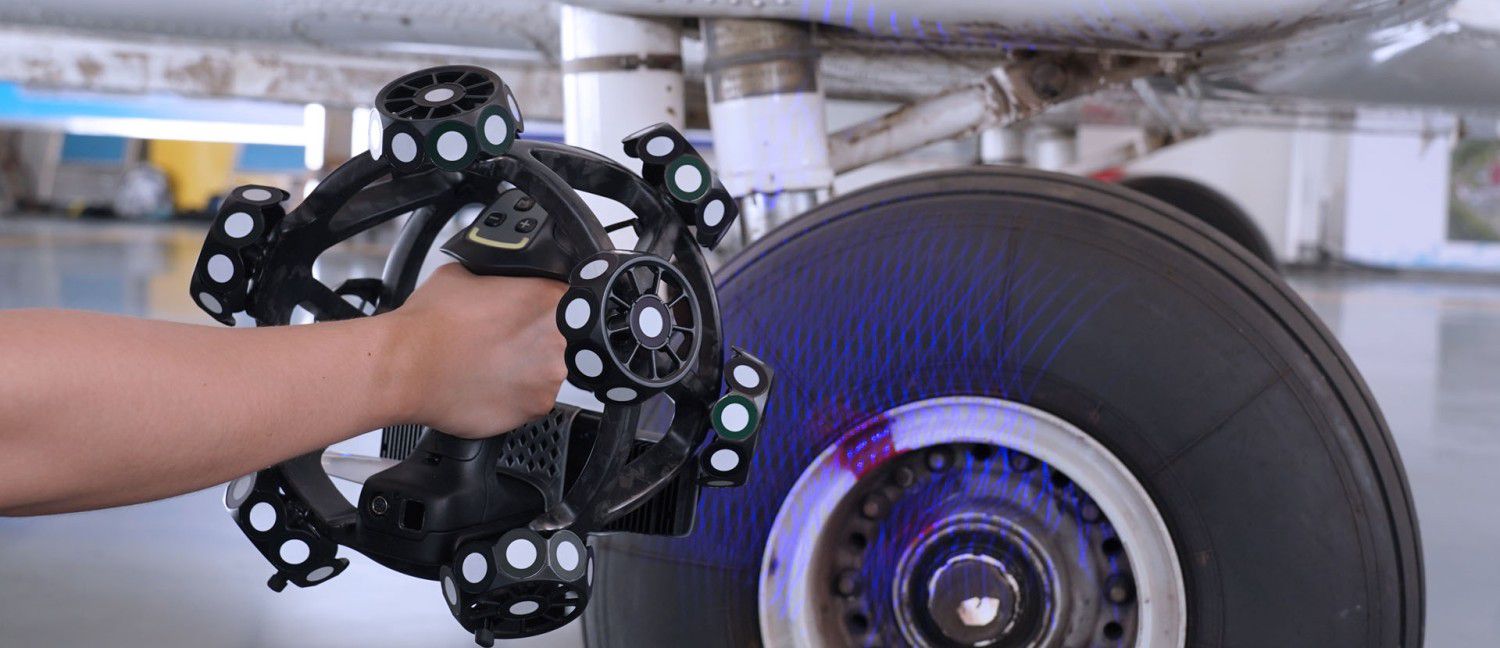

ワイヤレスで手軽な3Dスキャニング

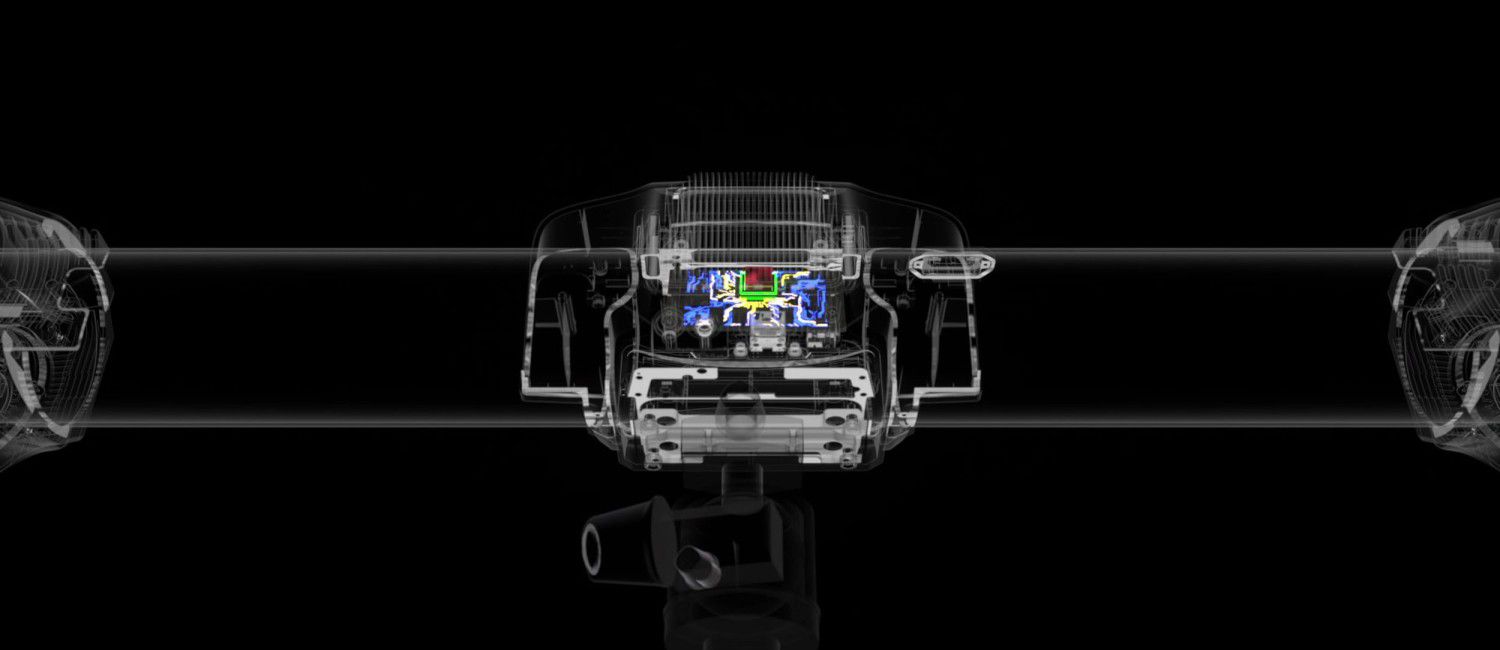

TRACKSCAN Sharp-Sは3Dスキャナーと光学式トラッカーの両方に、エッジコンピューティングを可能にする強力なオンボードプロセッサーを搭載しており、画像とデータをリアルタイムで処理して3D座標を出力します。
バッテリーと外付けWNIC(ワイヤレスネットワークインターフェースカード)を組み合わせることで、ワイヤレス測定を実現します。
さらに、電源を入れるだけで自動的に接続し、面倒な設定は不要ですぐにスキャンを開始できます。操作しやすいボタン配置により、柔軟かつ自由な3Dスキャニングを行うことが可能です。

優れた安定性と高いパフォーマンス

TRACKSCAN Sharp-Sは、計測グレードのハードウェアと社内独自開発の革新的なアルゴリズムを採用し、最大で 0.048 mm(10.4 m³)の体積精度を実現します。これにより、厳しい産業界の測定要件にも十分対応可能です。

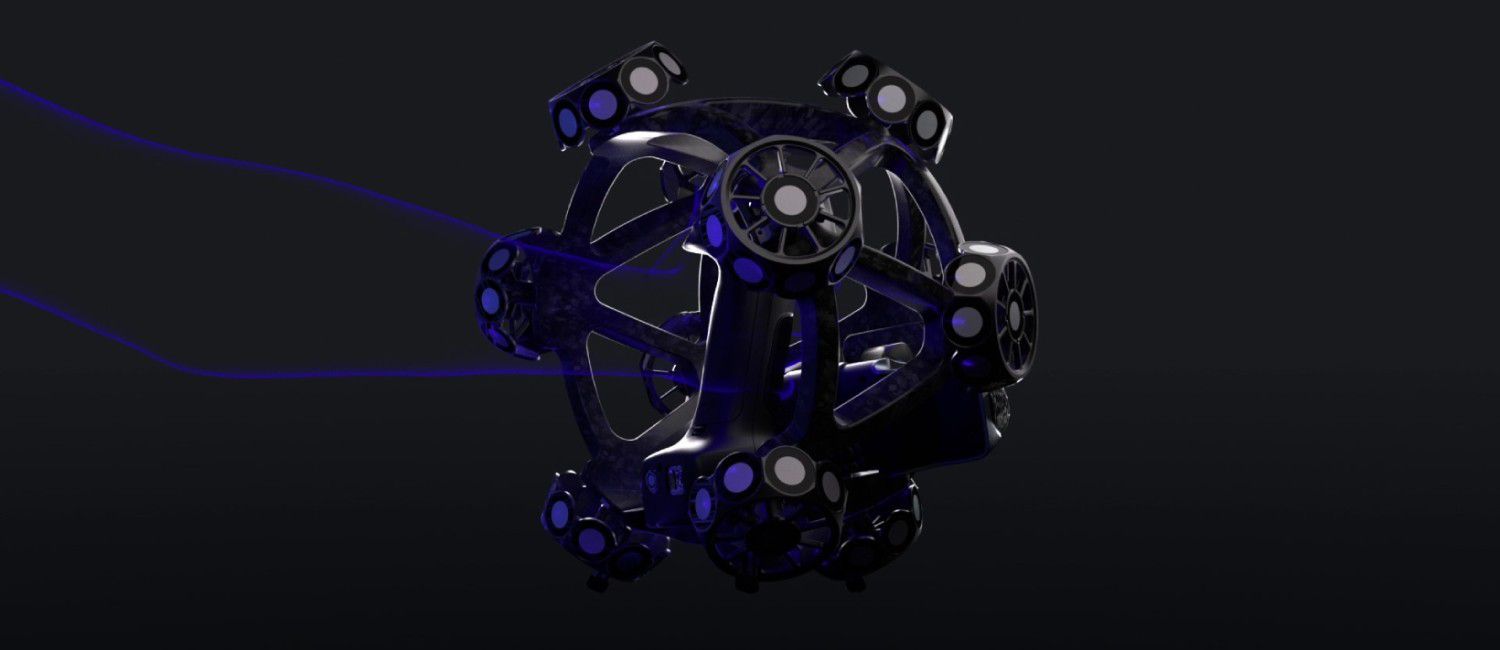

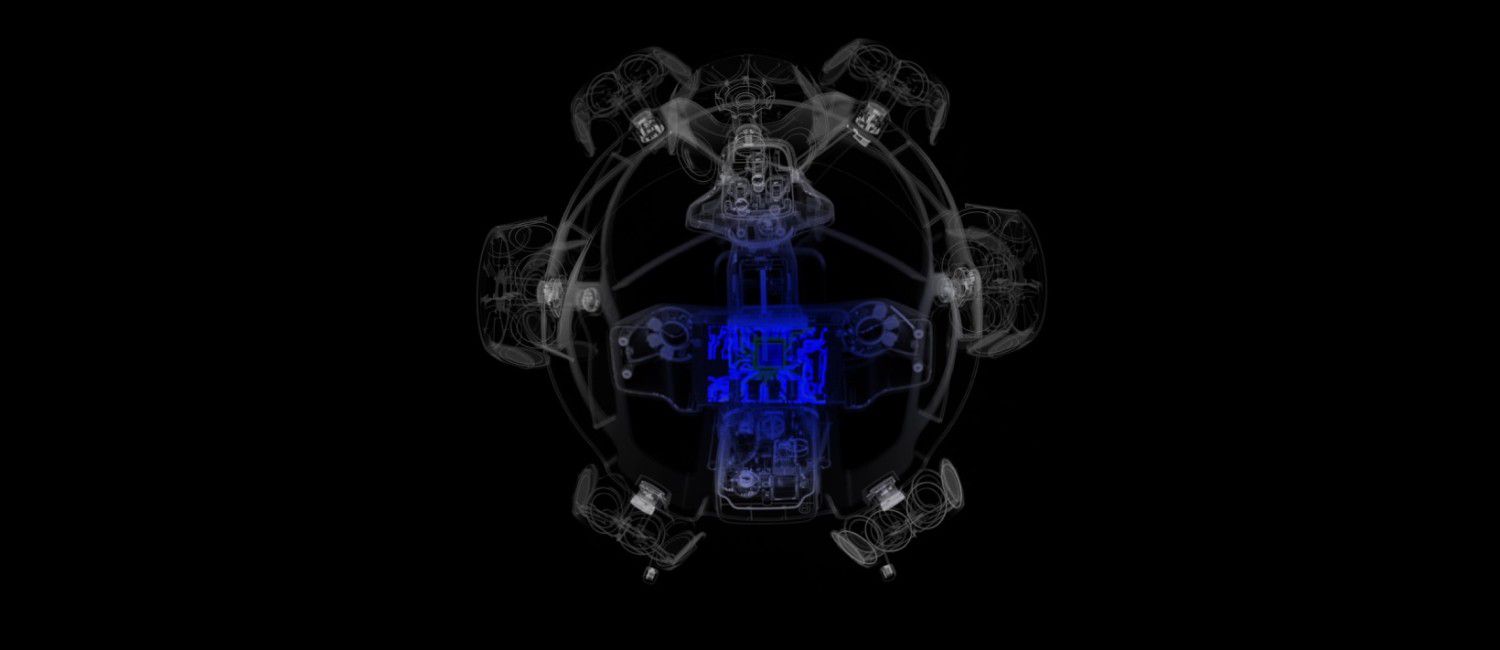

3DスキャナーにはCFFIM技術による革新的かつ安定した構造が採用され、軽量設計と高強度を両立しています。堅牢な設計により熱変化の影響を受けにくく、常に安定したパフォーマンスを発揮することで高精度測定を保証します。
一体構造のため、どの方向からでも自由にグリップして取り扱い・配置が可能です。また、部品の調和のとれた統合によって、統一感とバランスの良い外観を実現しています。

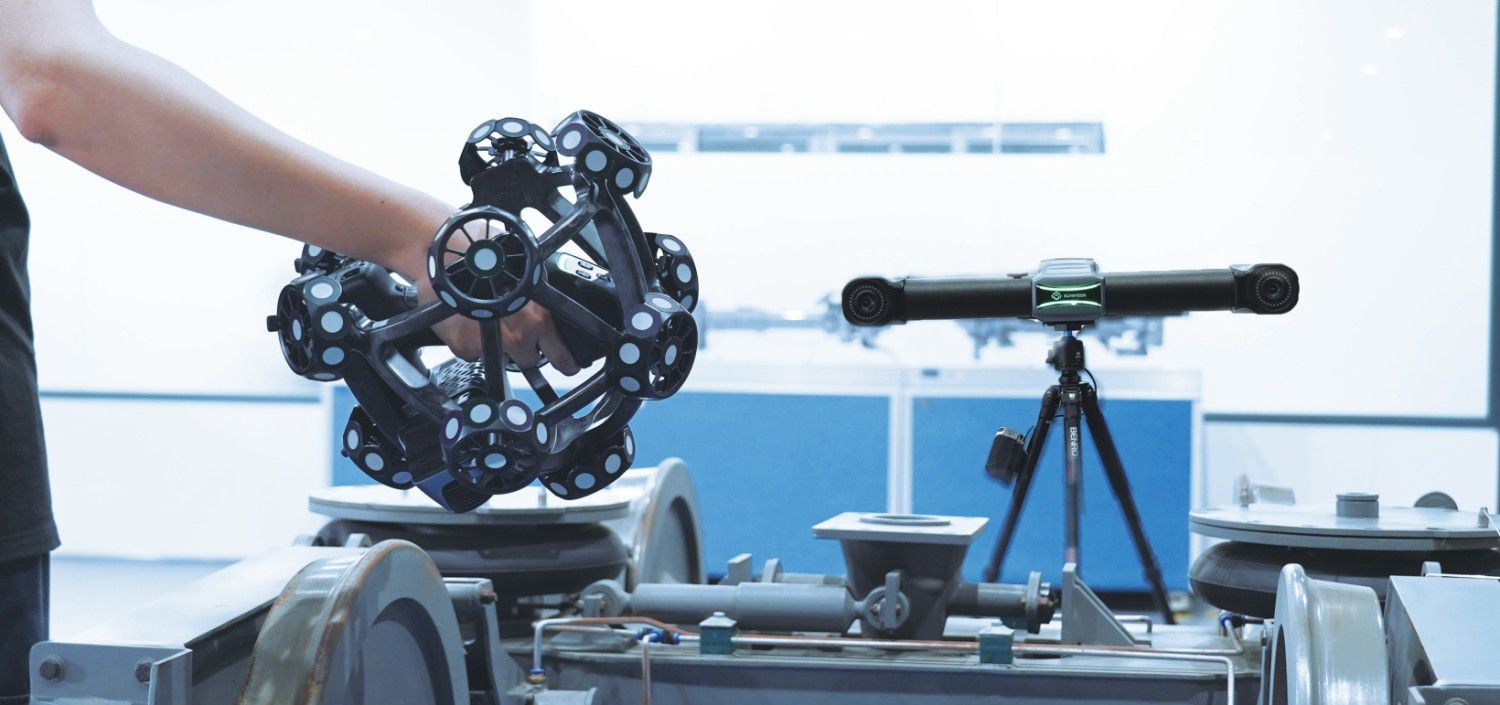

高速3Dスキャニング

高度なハードウェアと強力なエッジコンピューティングを搭載したTRACKSCAN Sharp-Sは、最大486万点/秒の速度でスキャンし、81本の青色レーザーラインを使用します。

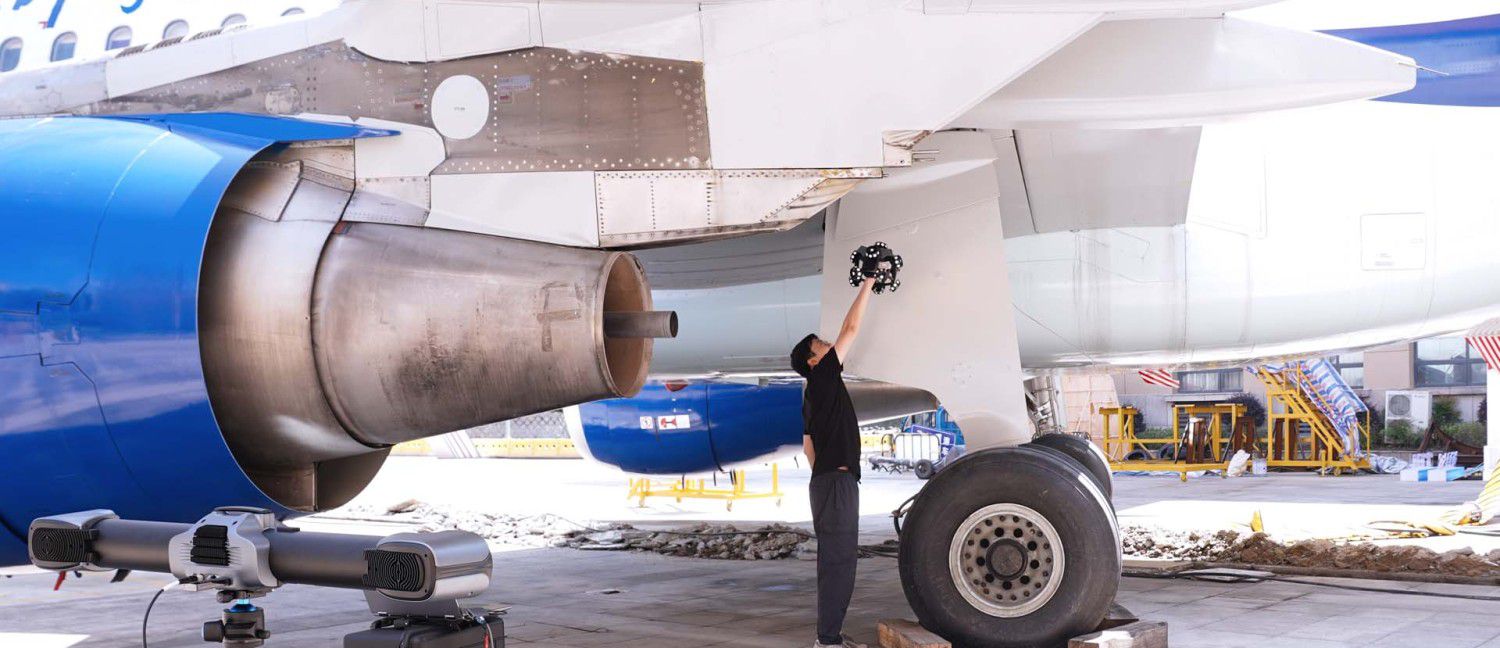

複雑な航空宇宙部品や大規模機械のデータ取得に適しており、部品の偏差を迅速に特定し、効率的かつ高度な測定ソリューションを提供します。

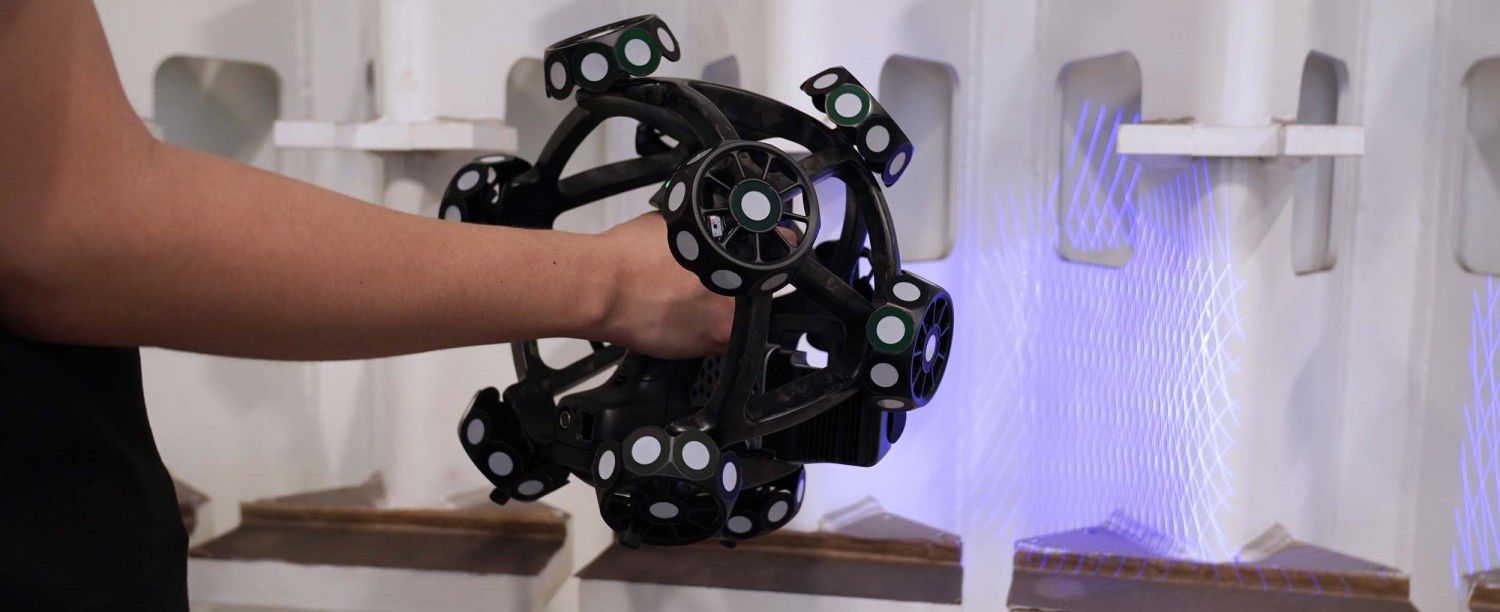

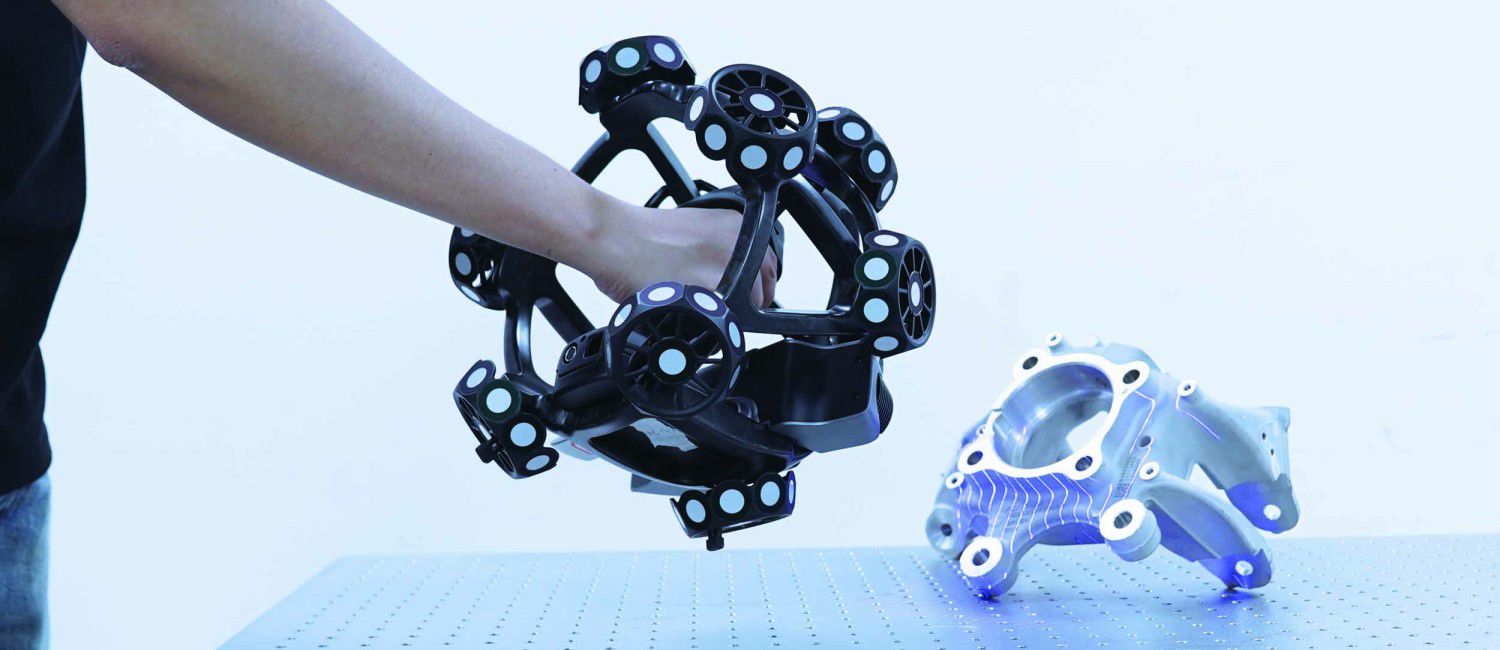

精密なディテールキャプチャ

17本の並行レーザーラインを搭載したシステムのファインスキャンモードは、広範囲をスキャンしながら高速に点群を生成します。

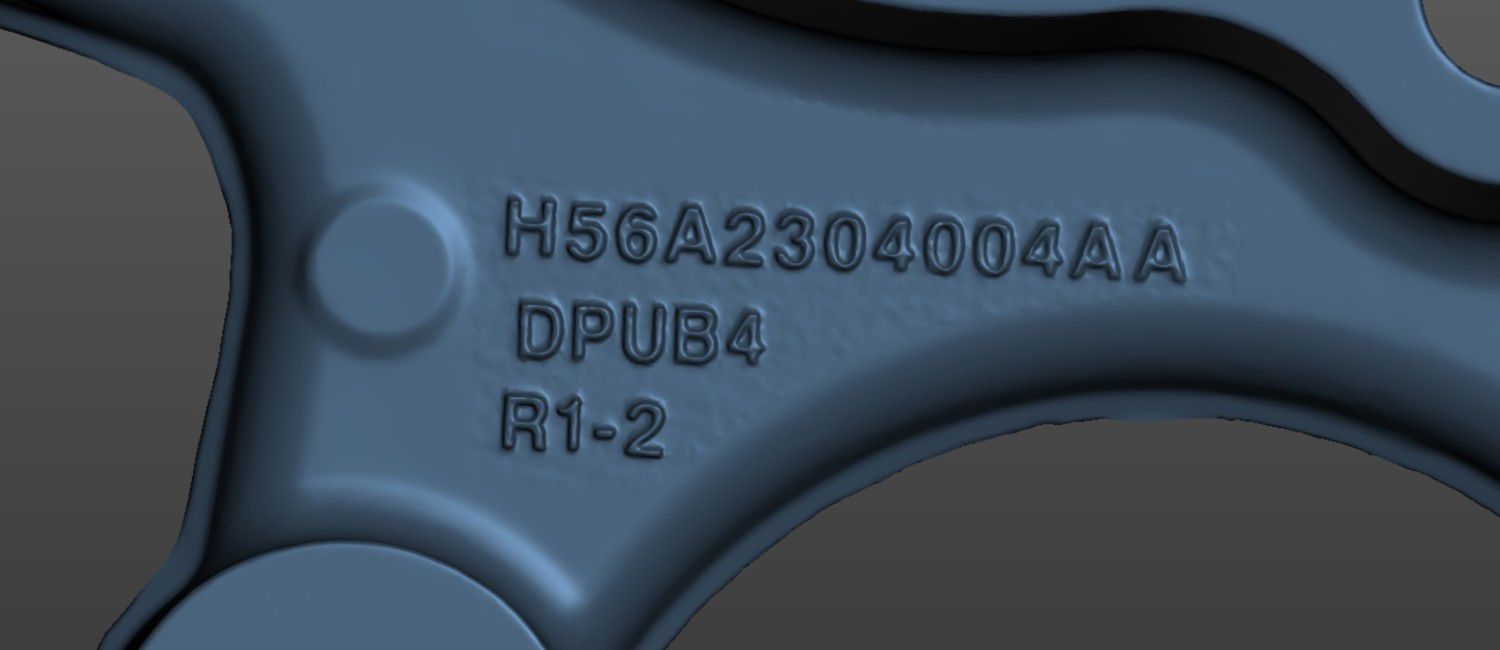

この機能により、スロットやコーナーなどの細部を高精度かつ迅速にキャプチャし、パーツを詳細に3Dデジタルモデルとして再現します。

TRACKSCAN Sharp-Sの機能を最大限に活用

  • 高度なエッジ検出機能(オプション)

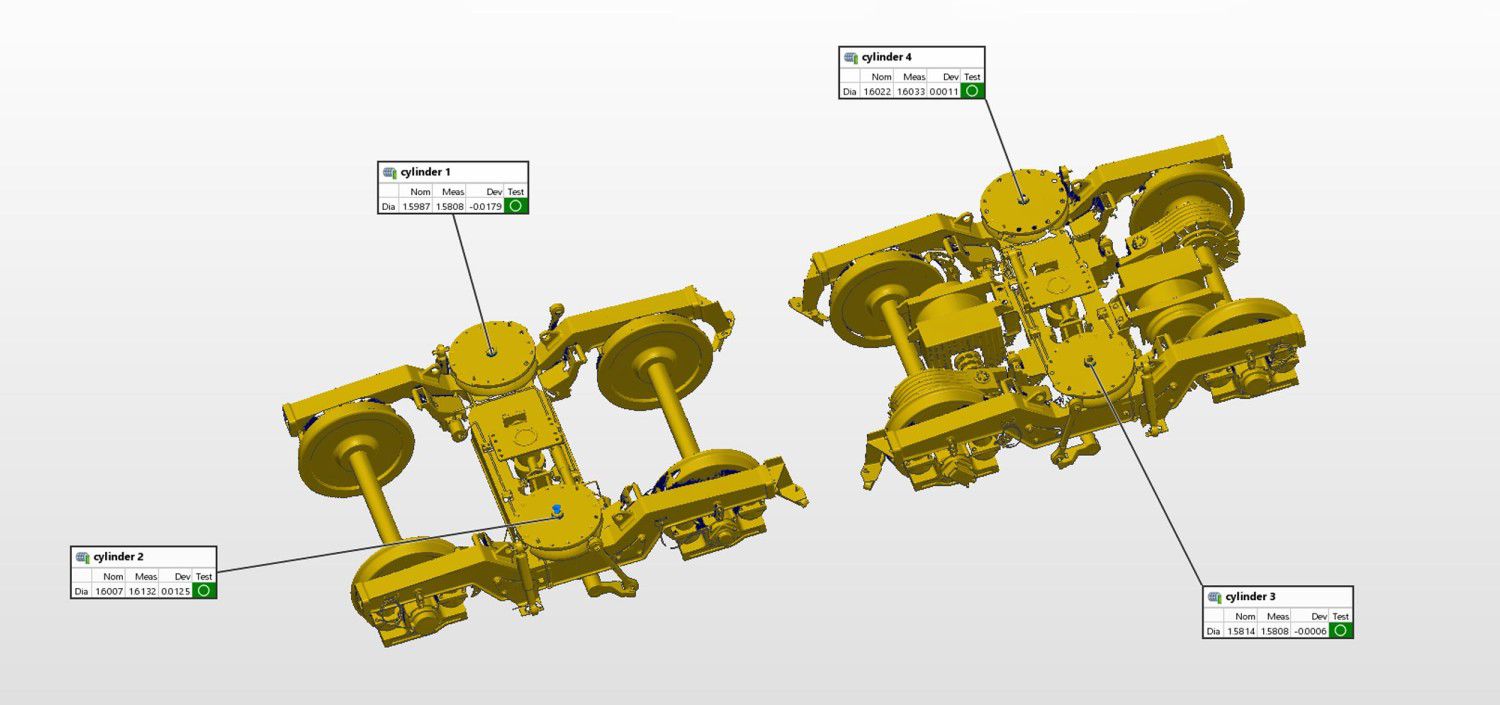

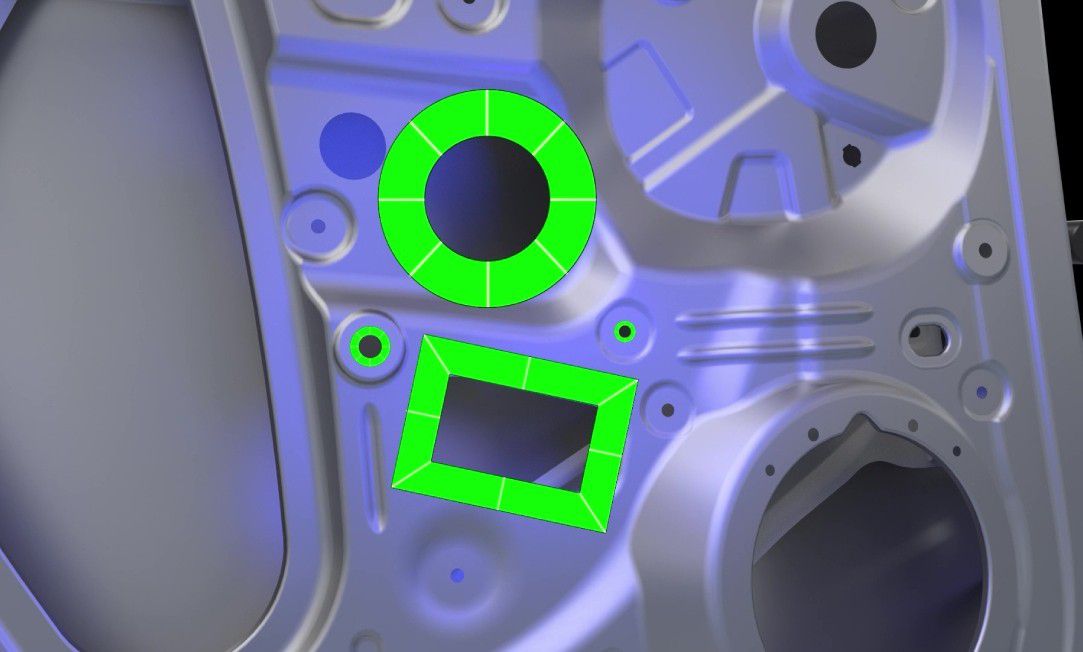

    グレースケール計測に基づくオプション機能として、インテリジェントエッジ検出を搭載。穴、スロット、長方形、リベット、エッジといった特徴を精密に検査できます。3Dスキャンによって位置や直径などの情報も取得可能です。

  • i-Probe500との連携(オプション)

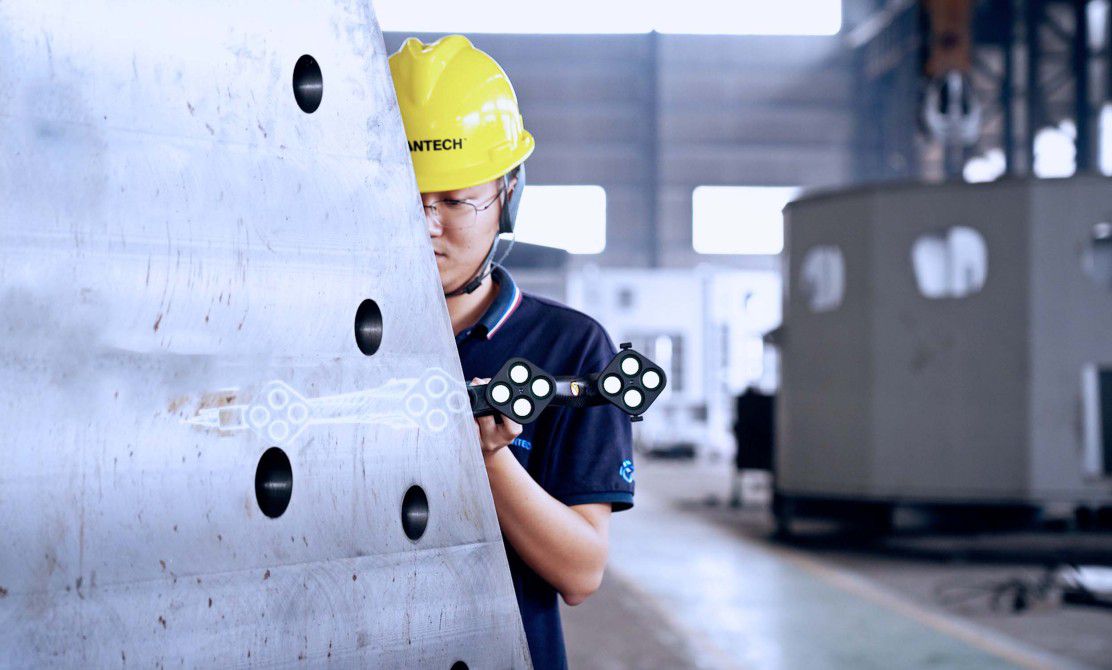

    TRACKSCAN Sharp-Sは、i-Probe 500トラッキングプローブと組み合わせることで、リファレンスホールや隠れたポイントなど、アクセスが難しい領域を測定できます。有線および無線のオプションで、正確な接触測定結果を保証します。

  • マルチトラッカー計測

    複数のi-Trackerを追加することで測定範囲を動的に拡張し、大規模オブジェクトの測定でも精度を損なうことはありません。

  • 自動計測への対応

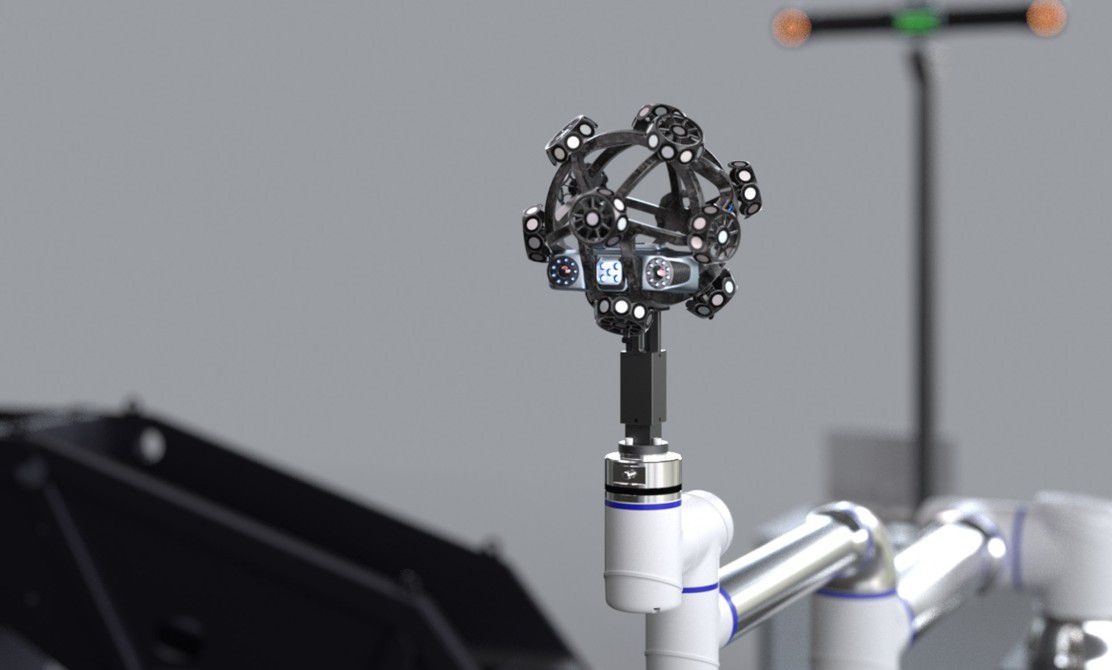

    新設計の3Dスキャナ構造は、ロボットアームへの取り付けに最適化されています。360度分布のターゲットセットにより、全方位での正確なトラッキングが可能です。これにより効率的なバッチ測定システムを実現します。

製品仕様

機種名 TRACKSCAN Sharp-S
スキャンモード 高速スキャン 81本ブルーレーザー(トリプルクロステクノロジー)
高解像度スキャン 17本平行ブルーレーザー
ディープホールスキャン 1本ブルーレーザー
最大精度(1) 0.025 mm
最大スキャン速度 4,860,000 点/秒
最大スキャン幅(ワンショット) 800 mm × 700 mm
レーザーレベル ClassⅡ(目に安全)
最大解像度 0.020 mm
体積精度(2) 10.4m³ (トラッキング距離3.5m) 0.048 mm
35m³ (トラッキング距離5.2m) 0.069 mm
95m³ (トラッキング距離7.2m) 0.128 mm
135m³ (トラッキング距離8.5m)(3) 0.159 mm
体積精度 (MSCAN写真測量システム使用時) 0.044 mm + 0.012 mm/m
穴ピッチ精度 0.050 mm
焦点距離 300 mm
被写界深度 400 mm、800 mm(最大被写界深度)
出力形式 .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等
動作温度範囲 -10 ~ 40 ℃
動作湿度範囲 (結露なし) 10〜90% RH
インターフェース USB 3.0、ネットワークインターフェース
推奨PCスペック OS:Windows 10 / 11
CPU:i9 16コア/24スレッド以上 / RAM:64GB以上
GPU:NVIDIA RTX3050(8GB)以上 (AMD社GPUは対応しておりません)
ソフトウェア Tviewer

※(1) ISO 17025試験所認定:VDI/VDE 2634 part3規格およびJJF 1951仕様に基づく寸法検出誤差(PS)の性能評価。
※(2) ISO 17025試験所認定:VDI/VDE 2634 part3規格およびJJF 1951仕様に基づくボール中心間距離測定誤差(SD)の性能評価。
※(3) TRACKSCAN Sharp-Sの産業用高精度測定範囲は最大135m³、スキャン範囲は最大233m³です。

機種名 TRACKSCAN-Sharp 49
スキャンモード 高速スキャン 21本クロスブルーレーザー
高解像度スキャン 7本平行ブルーレーザー
ディープホールスキャン 1本ブルーレーザー
最大精度(1) 0.025mm
最大スキャン速度 2,600,000 点/秒
最大スキャン幅(ワンショット) 500 mm × 600 mm
レーザーレベル Class 2M
最大解像度 0.020 mm
体積精度(2) 10.4㎥(トラッキング距離3.5m) 0.049mm
28.6㎥(トラッキング距離5.0m) 0.067mm
49.0㎥(トラッキング距離6.0m) 0.089mm
体積精度(MSCAN写真測量システム使用時) 0.044 mm+0.012 mm/m
穴ピッチ精度 0.050mm
焦点距離 300 mm
被写界深度 400 mm
出力形式 .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等
動作温度範囲 0 - 45°C
動作湿度範囲(結露なし) 10 ~ 90% RH
インターフェース USB3.0
推奨PCスペック OS:Windows 10 / 11
CPU:i9 16コア/24スレッド以上 / RAM:64GB以上
GPU:NVIDIA RTX3050(8GB)以上 (AMD社GPUは対応しておりません)
ソフトウェア Tviewer
認定 CE、RoHS、WEEE

※(1) ISO 17025試験所認定:VDI/VDE 2634 part3規格およびJJF 1951仕様に基づく寸法検出誤差(PS)の性能評価。
※(2) ISO 17025試験所認定:VDI/VDE 2634 part3規格およびJJF 1951仕様に基づくボール中心間距離測定誤差(SD)の性能評価。
