NIMBLETRACK Gen2

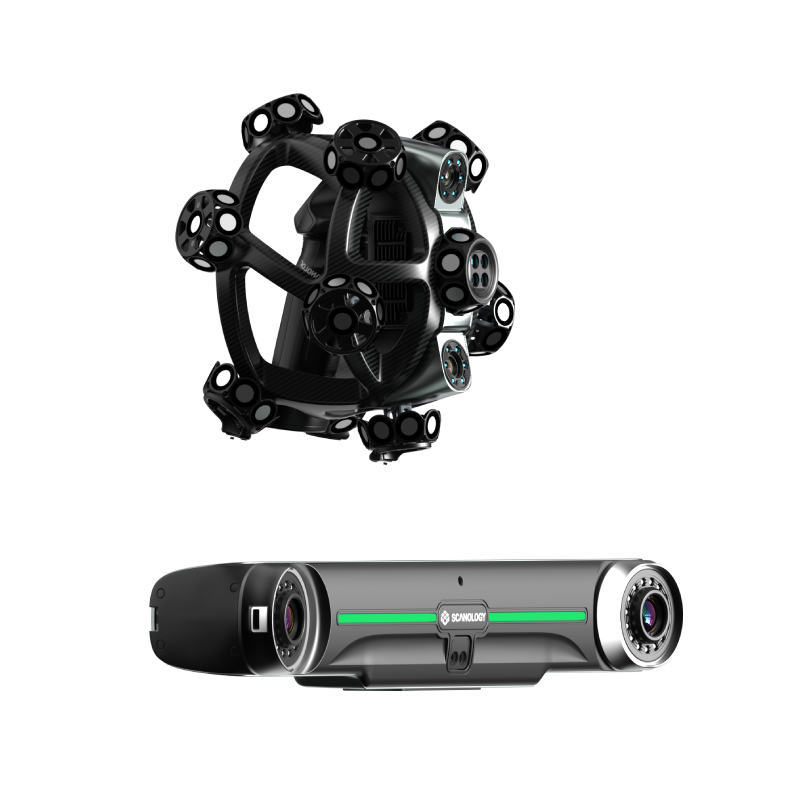

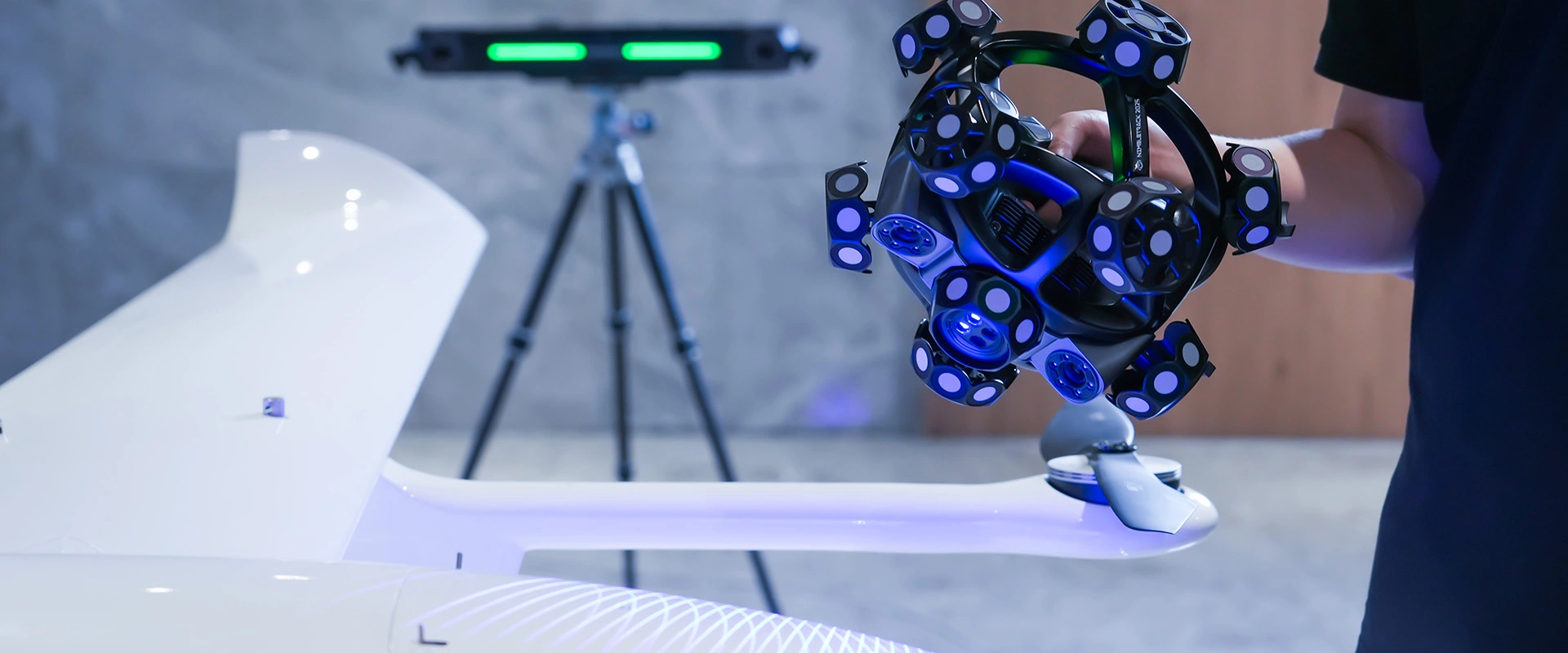

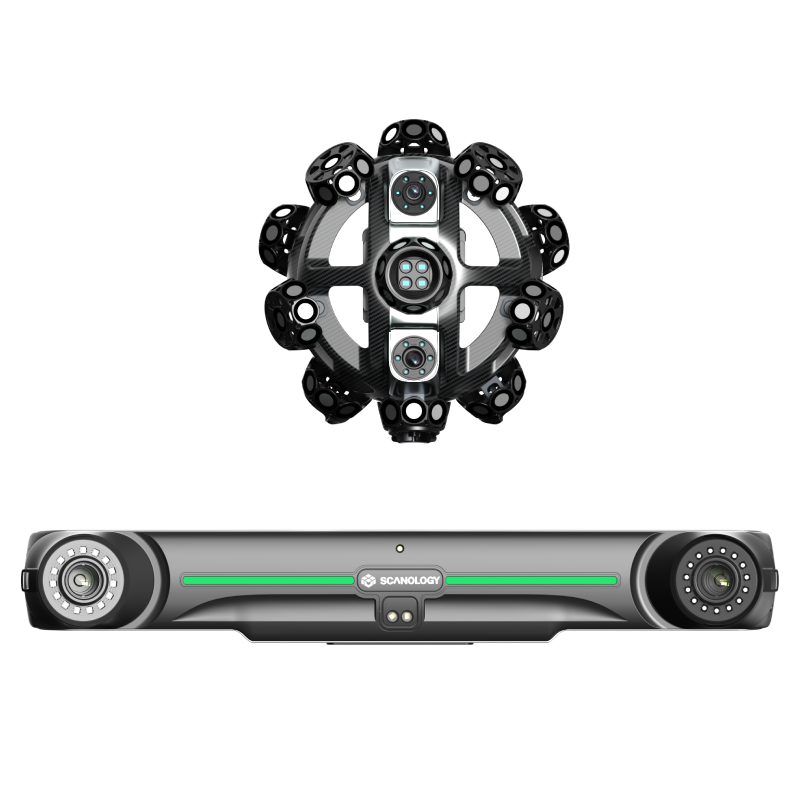

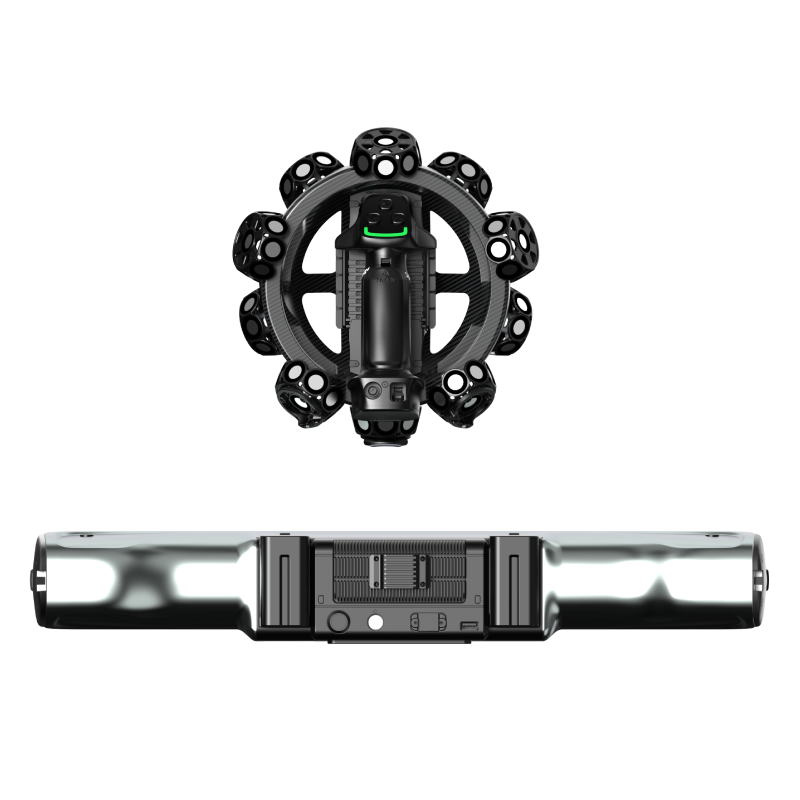

NIMBLETRACK Gen2は、SCANOLOGY社が新たに開発したワイヤレス光学式3Dスキャニングシステムです。ワイヤレスの自由度、マーカー不要のスキャン、高精度な測定、そして優れた携帯性を兼ね備えています。
小型の精密部品から大型パーツまで、あらゆるサイズの対象物に対して高い効率性と適応性を発揮し、効率的でスマートな3D測定の新たな基準を打ち立てます。

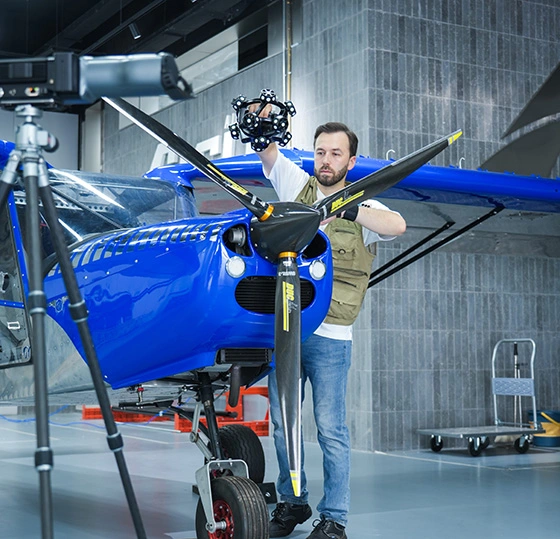

航空宇宙、自動車、重工業、エネルギー産業など、幅広い分野で設計検証から品質管理まで、よりスマートで精密かつ効率的なソリューションを提供します。

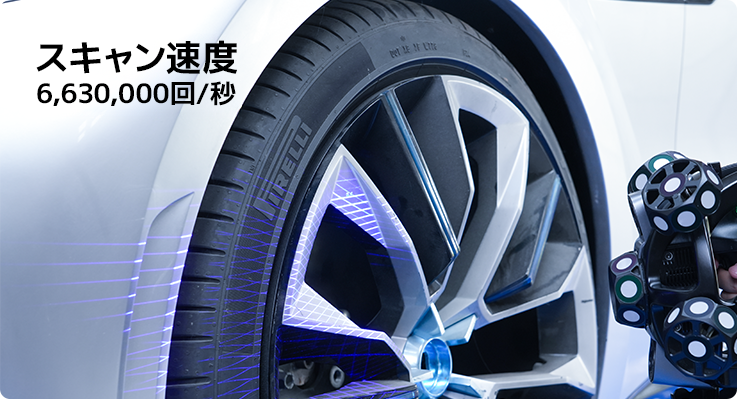

超高速スキャン

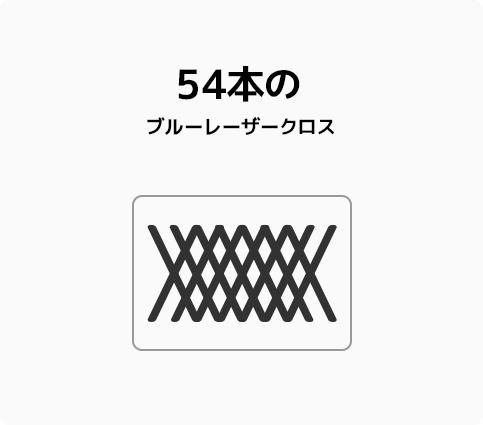

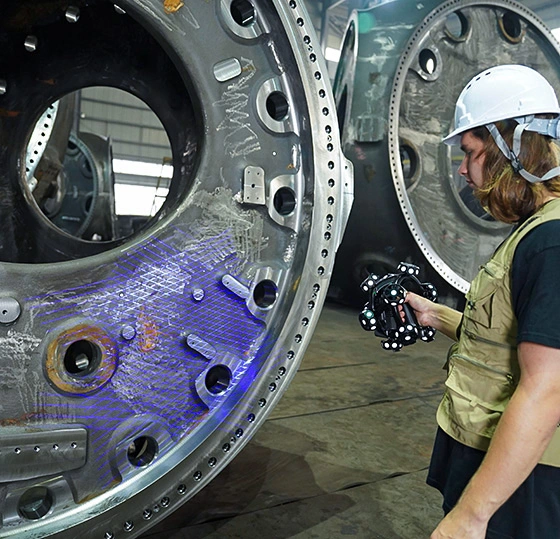

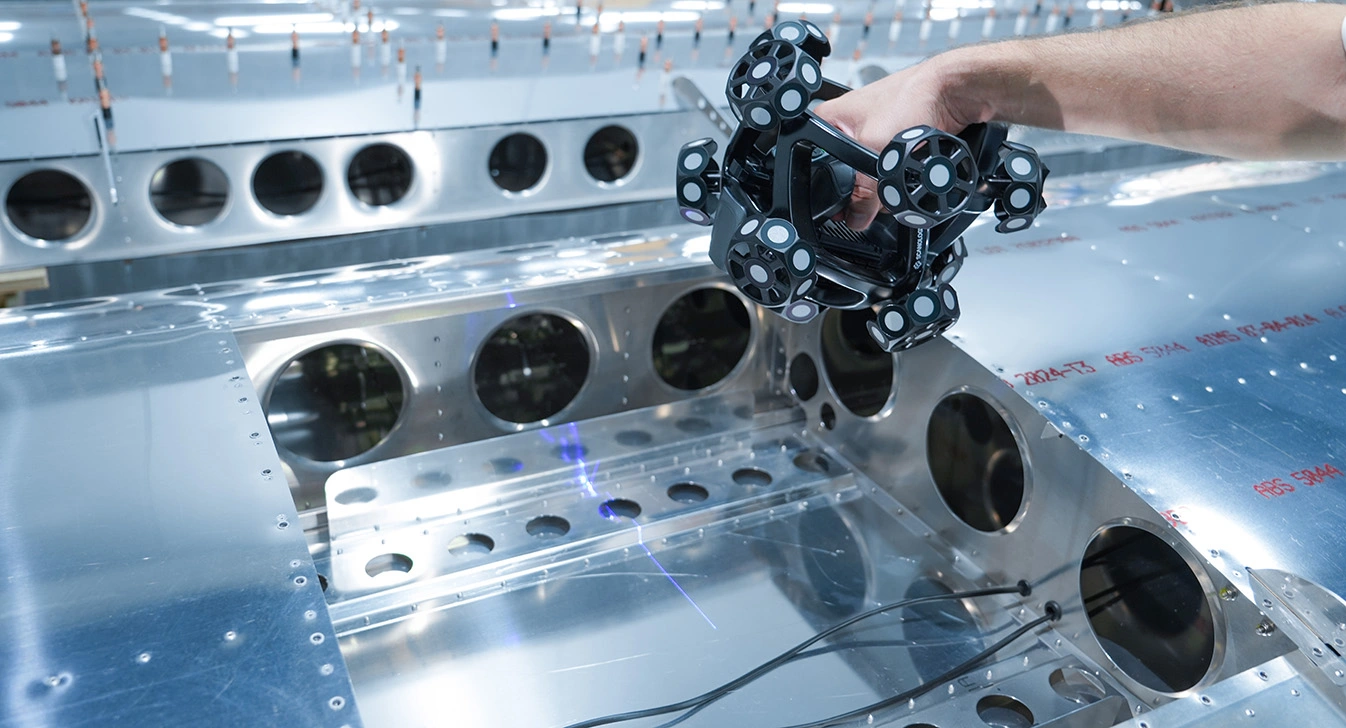

高速スキャンモードでは、54本のブルーレーザーラインにより最大6,630,000回/秒の測定速度を達成。複雑な形状や細かいディテールも迅速かつ正確にスキャンできるため、NIMBLETRACK Gen2は産業用検査における真の生産性向上ツールとなります。

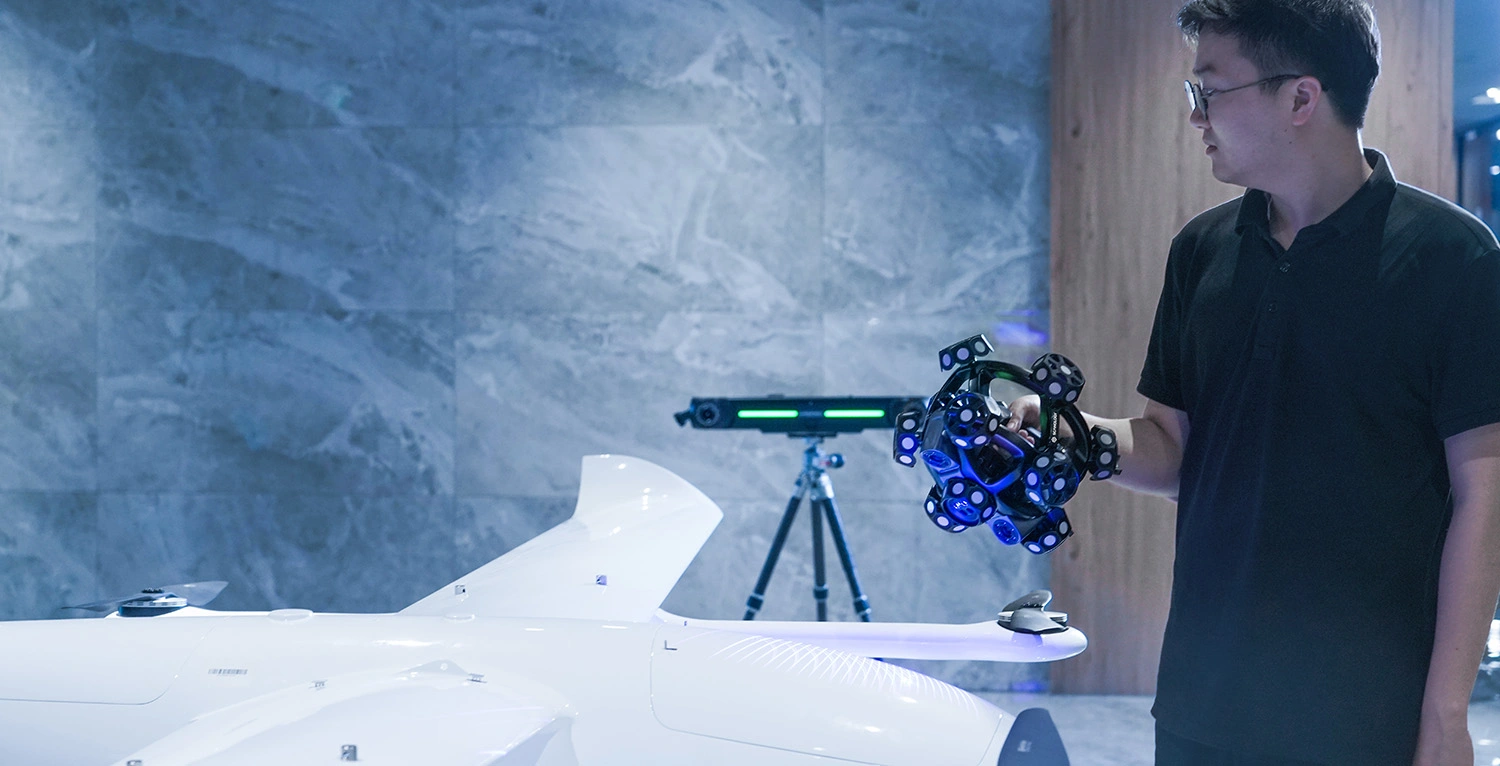

小型から大型部品まで効率的な測定

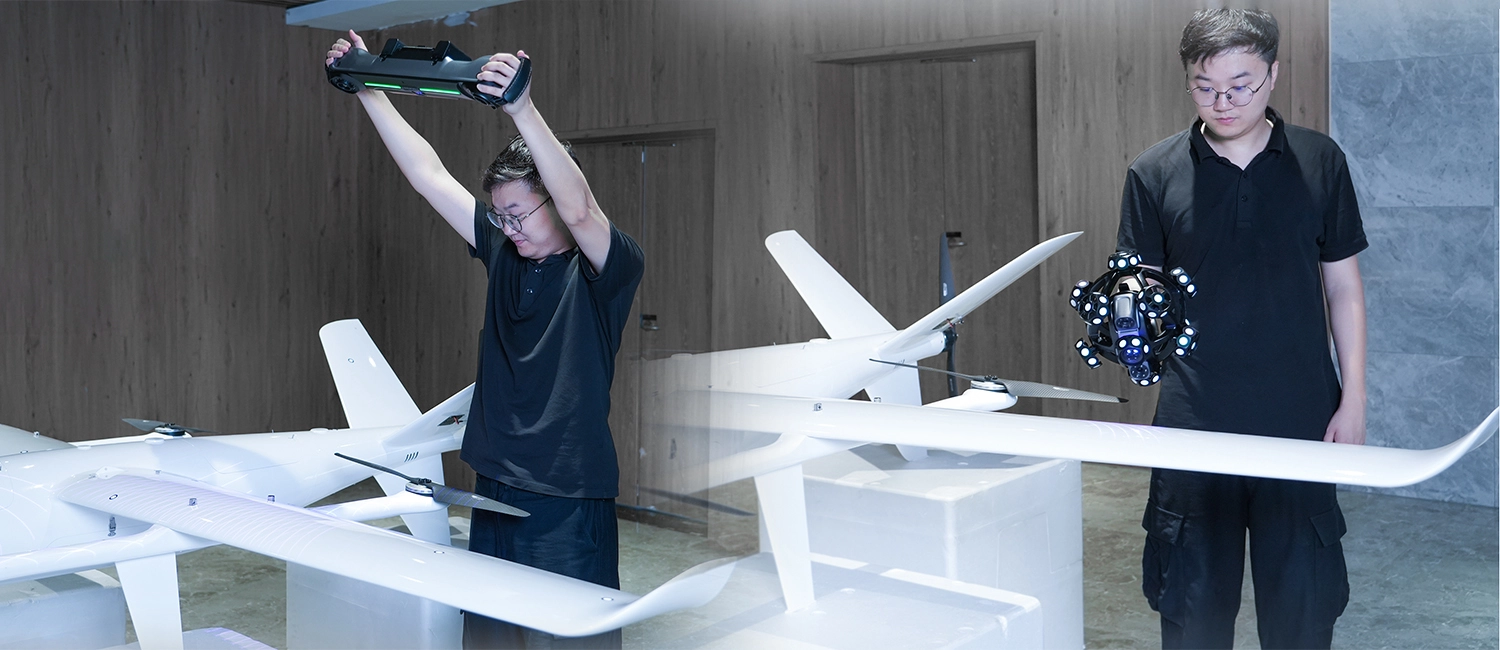

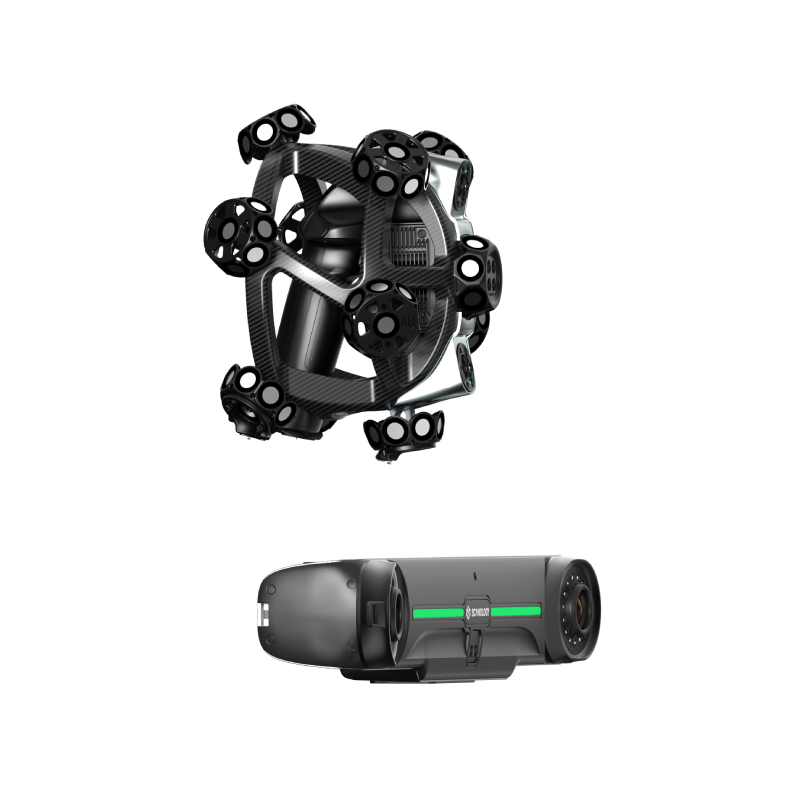

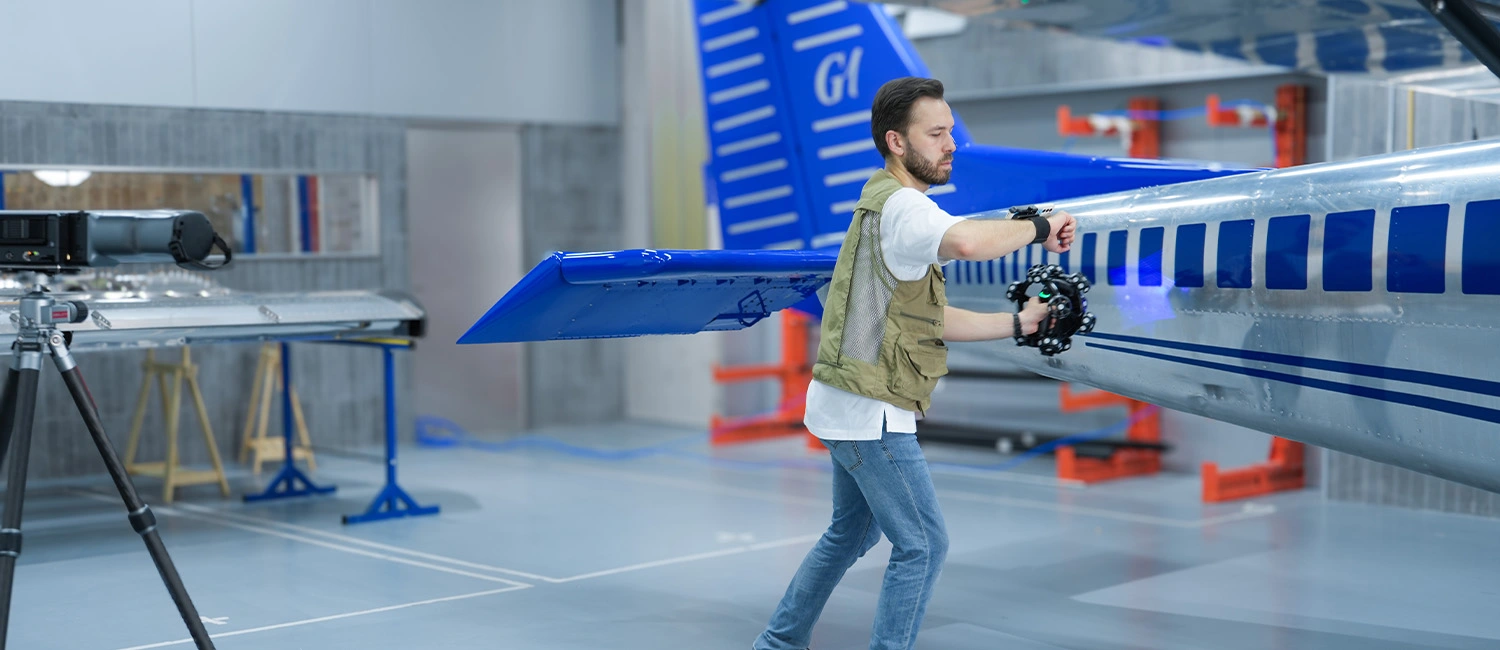

トラッカーに統合されたレーザープロジェクションにより、ハンドヘルド3Dスキャナーとしてポイントクラウドの取得も可能。このモードを使うことで、スキャン範囲や柔軟性を広げ、大型部品の測定にも対応しやすくなります。

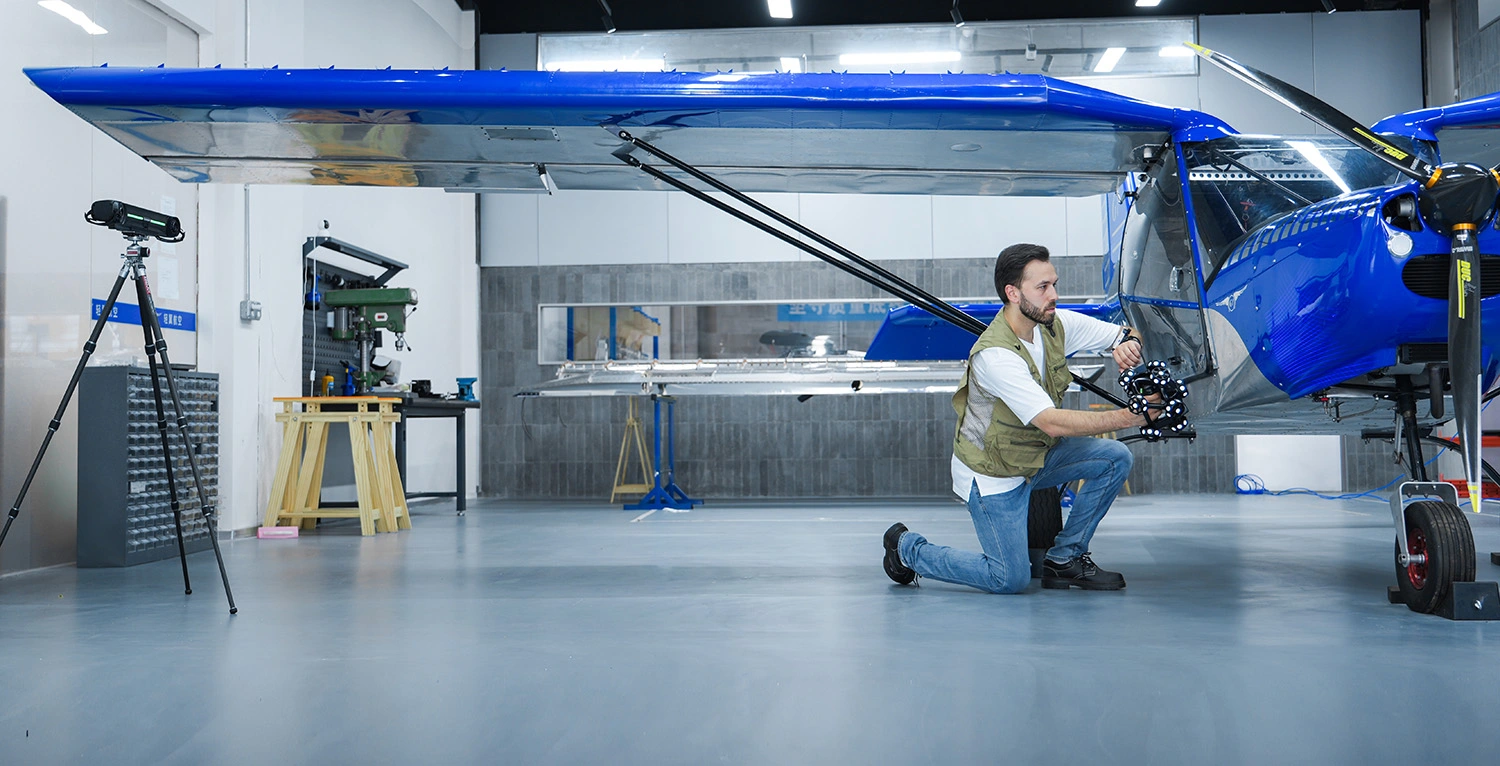

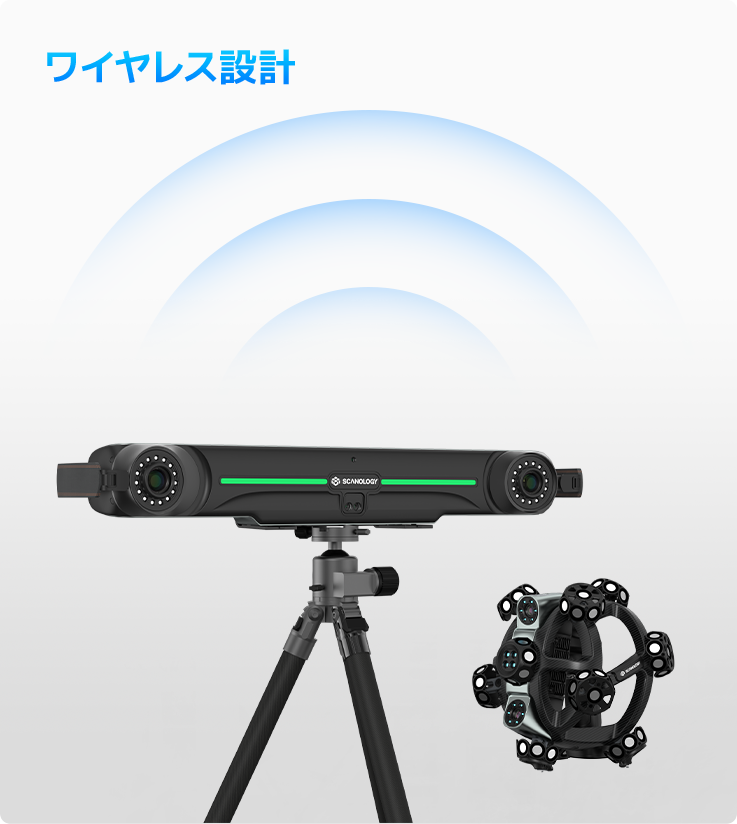

完全ワイヤレスでモバイル対応

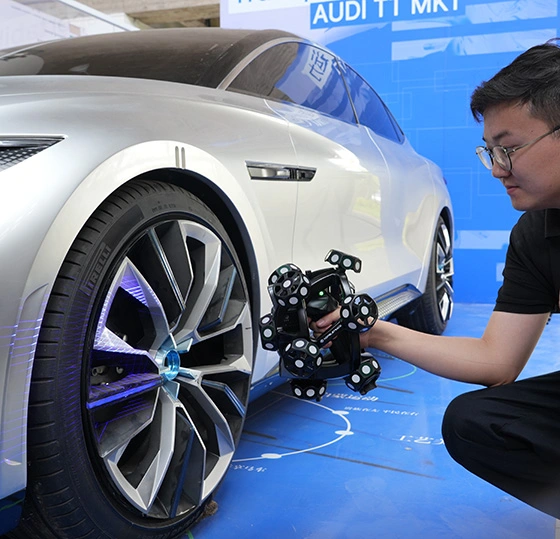

多用途なアプリケーション
カスタムアダプター対応（オプション）

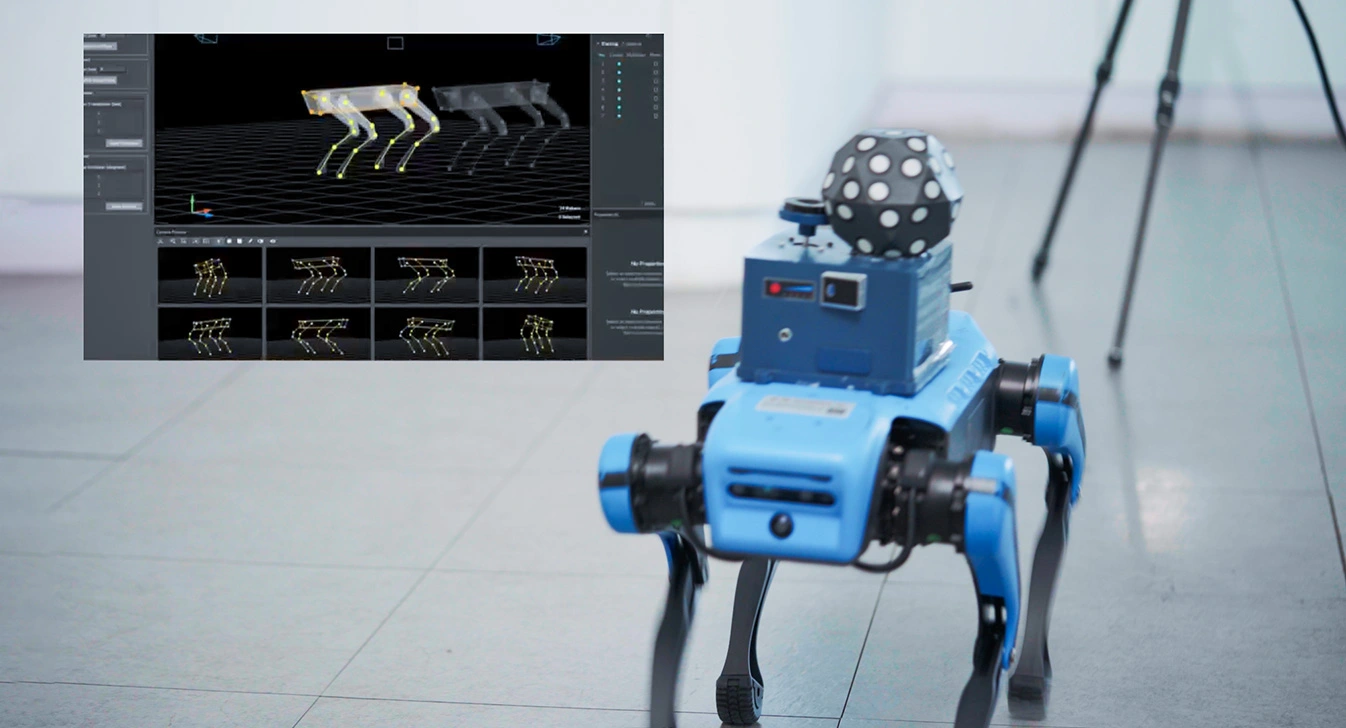

カスタムアダプターと組み合わせることで、対象物の6D姿勢をリアルタイムで取得できます。振動のある環境や複雑な環境でも姿勢の変化を追跡しやすく、クラッシュテスト、航空宇宙機器の組み立て、ロボットキャリブレーション、絶対精度補正などに活用しやすくなります。

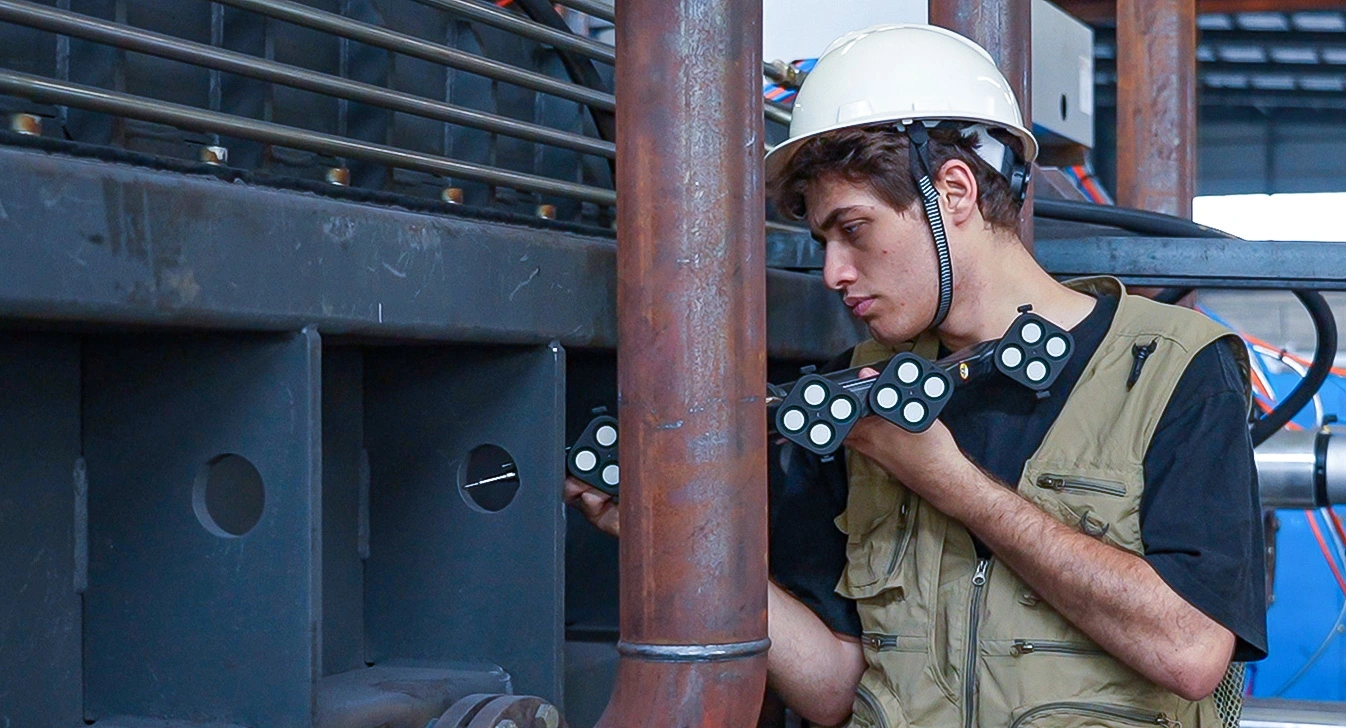

光学式プローブ（オプション）
追跡可能なi-Probeと組み合わせることで、基準穴や隠れた点など、手が届きにくい箇所の測定が可能です。有線・無線の両方に対応する接触式の測定具により、正確な測定結果を得やすくなります。
高度なエッジ検査（オプション）
NIMBLETRACKには、灰色値の測定により可能になる精密なエッジ検出のオプション機能があります。
これにより、穴や溝、端部などの閉じた形状を正確に検査し、位置や直径などの情報を得やすくなります。
製品仕様
| 機種名 | NIMBLETRACK-C Gen2 | NIMBLETRACK-E Gen2 | |
| スキャンモード | 高速スキャン | 54本クロスブルーレーザー | |
| 精密スキャン | 17本平行ブルーレーザー | ||
| 深穴スキャン | 1本ブルーレーザー | ||
| 広域スキャン | 54本クロスブルーレーザー | ||

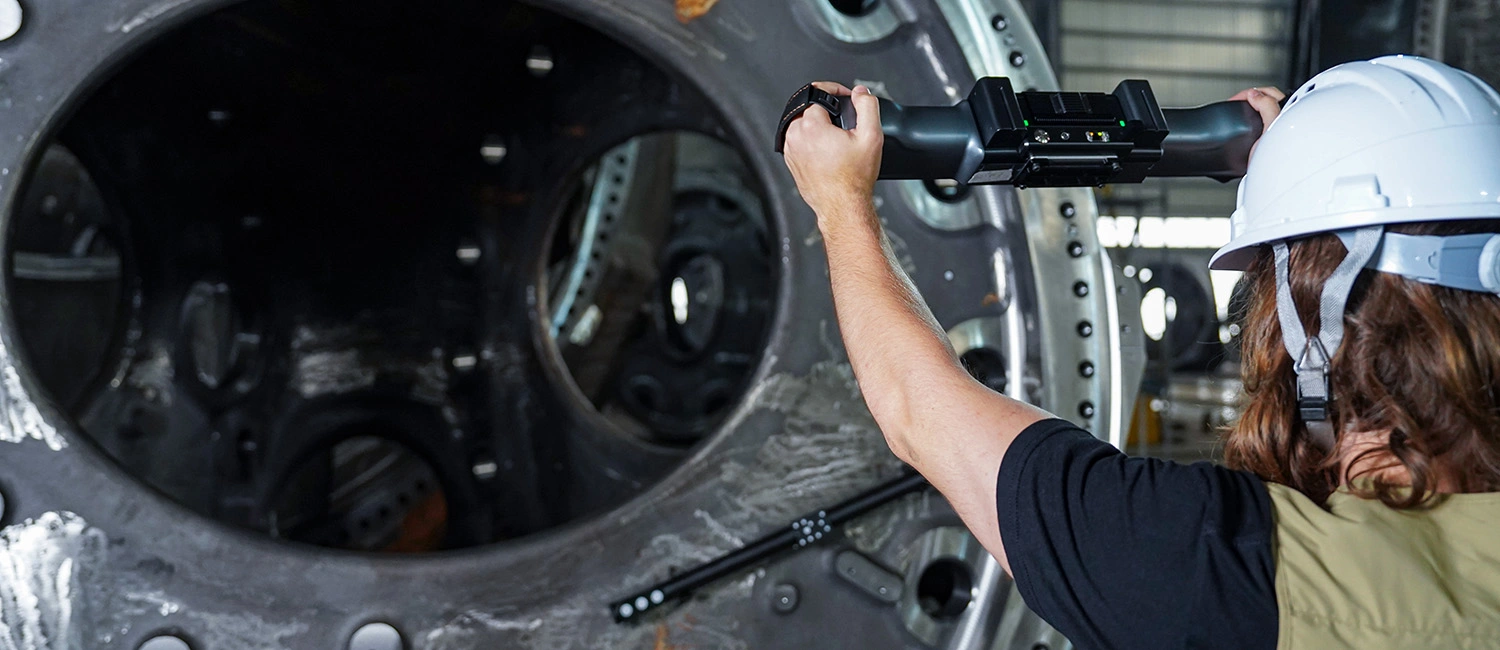

| フォトグラメトリ | 自動補正フォトグラメトリ | ||
| i-Scannerの最大精度(1) | 0.020 mm | ||

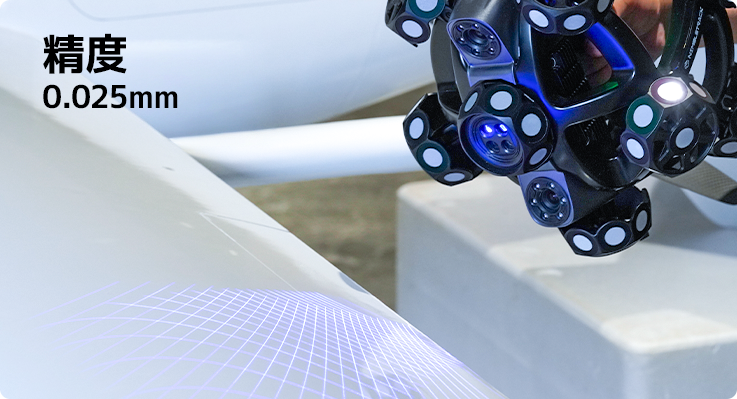

| i-Trackerの最大精度(1) | 0.025 mm | ||
| i-Trackerの計測距離（単一ステーション） | 3500 mm | 4200 mm | |
| 体積精度(1) | 計測距離 3.5 m | 0.060 mm | 0.059 mm |
| 計測距離 4.2 m | / | 0.072 mm | |
| フォトグラメトリ併用時(2) | 0.044 mm + 0.012 mm/m | ||
| i-Tracker単体時(2) | 0.072 mm + 0.012 mm/m | ||
| 穴ピッチ精度 | 0.050 mm | ||
| レーザークラス | クラスⅡ（目に安全） | ||
| 最大解像度 | 0.020 mm | ||
| 焦点距離 | 300 mm | ||
| 被写界深度 | 400 mm | ||
| 最大スキャン幅（ワンショット） | 500 mm × 600 mm | ||
| スキャンフレームレート | 120 fps | ||
| 最大スキャン速度 | 6,630,000 回/秒 | ||
| i-Scannerサイズ | 252 mm × 195 mm × 260 mm | ||
| i-Scanner重量 | 1.3 kg（本体のみ）/ 1.4 kg（バッテリー・無線モジュール含む） | ||
| i-Trackerサイズ | 570 mm × 87 mm × 94 mm | ||
| i-Tracker重量 | 2.2 kg（本体のみ）/ 2.6 kg（バッテリー・無線モジュール含む） | ||
| 保護ケースサイズ | 1000 mm × 425 mm × 280 mm | ||
| 出力形式 | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk 等 | ||
| 動作温度 | -10°C～40°C | ||
| 動作湿度（結露なし） | 10～90% RH | ||
| ワイヤレス動作モード | i-Scanner、i-Tracker、i-Scanner + i-Tracker、i-Tracker + i-Probe、ワイヤレスマルチトラッカー追跡、エッジ検査 | ||
| ワイヤレス規格 | Wi-Fi 6、802.11a/b/g/n/ac | ||
| インターフェース | USB3-B、ネットワークインターフェース | ||
(1) ISO 17025認定：性能はJJF1951規格およびVDI/VDE 2634 Part 3に基づき評価
(2) 高精度スケールバー併用時
-
メール
24時間受付
-
電話
平日9:30~17:30
-
修理サポート
最短1週間で返送
1年間の無償保証サポート
本製品は購入後1年間の保証期間を設けています。もし製品に不具合が生じた場合、保証期間中であれば無償で修理いたします。
保証期間が終了した後も、有償で保証サポートを受けられます。
購入後も電話・メールでの安心サポート
SCANTECHはお客様からのお問い合わせにメール・電話で対応しています。
当社の3Dスキャナーをご購入されたお客様は、操作方法や不具合等につきまして、専任の技術スタッフから迅速・丁寧なサポートを受けられます。
設置講習(オプション)
専門の技術スタッフが全国出張し、お客様の現場で、本製品のセットアップを行います。
※こちらのサービスは有償サービスとなります。
