写真測量装置搭載及びトリプルレーザーを使用した工業用
トップクラスハンドヘルド3Dスキャナー

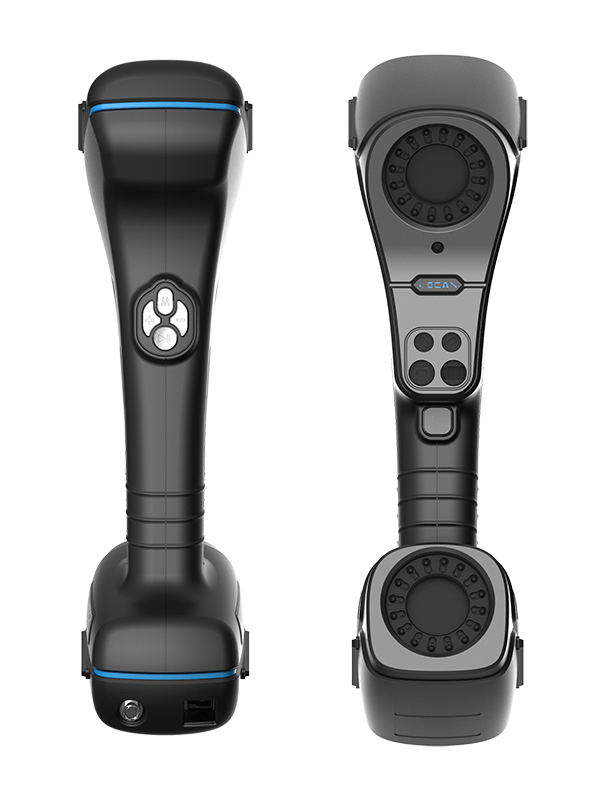

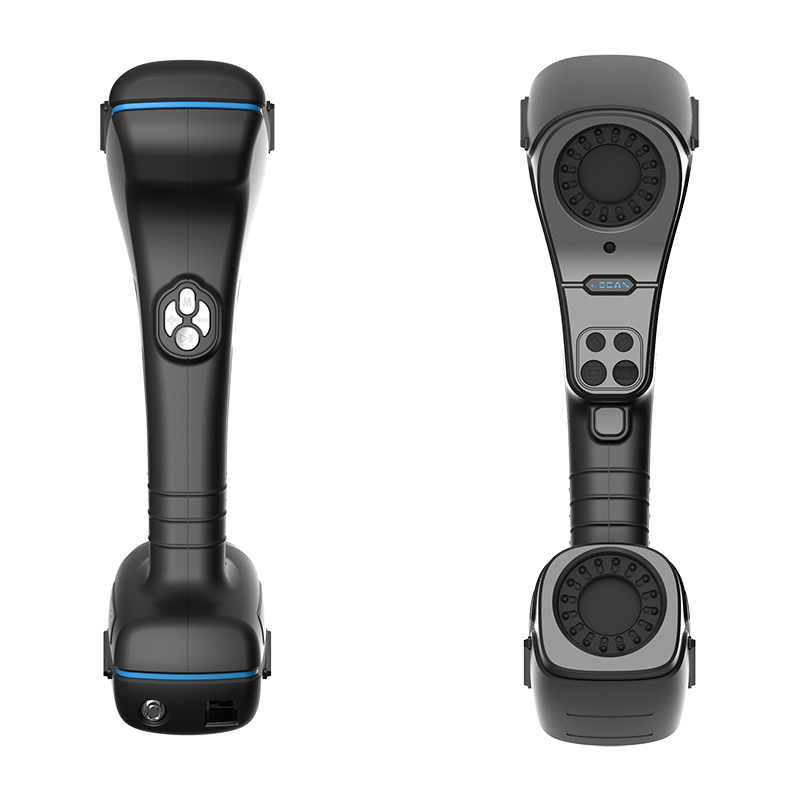

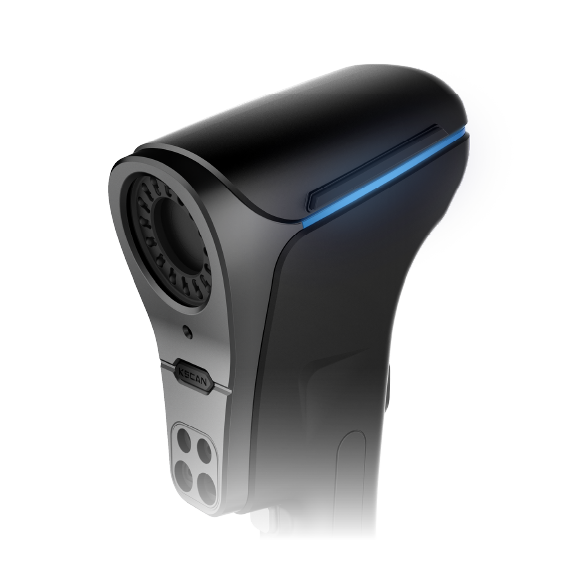

KSCAN 20
(ケイスキャン 20)

KSCAN20の仕様

モデル	KSCAN20 (ケイスキャン20)
スキャンタイプ	ハンドヘルド（ハンディー型）

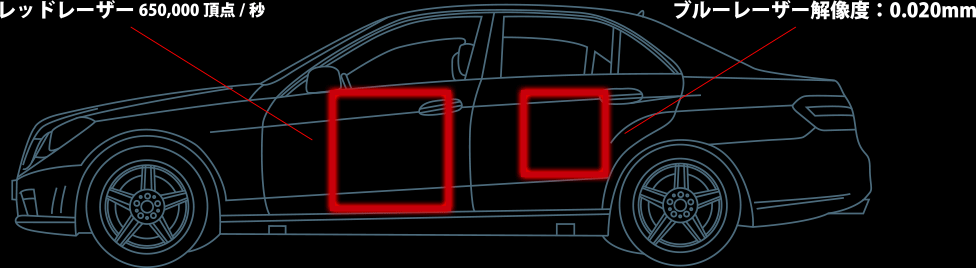

光源	レッドレーザー15本	ブルーレーザー5本
ディープホールスキャン	可能
レーザー本数	21本
精度※	0.020mm
スキャンスピード	650,000頂点/秒
スキャン範囲	550mm × 600mm
写真測量範囲	2500mm × 3000mm
写真測量時の被写界深度	2500mm
レーザータイプ	CLASS II （安全レベル）
解像度	0.050mm	0.020mm
写真測量体積精度（内蔵）	0.015mm + 0.035mm/m
体積精度※	0.015mm + 0.020mm/m（リファレンススケールバー付きの場合）
写真測量体積精度	0.015mm + 0.015mm/m（MSCAN写真測量付きの場合）
スキャン距離	500mm	180mm
被写界深度	620mm	200mm
出力ファイル形式	.stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc

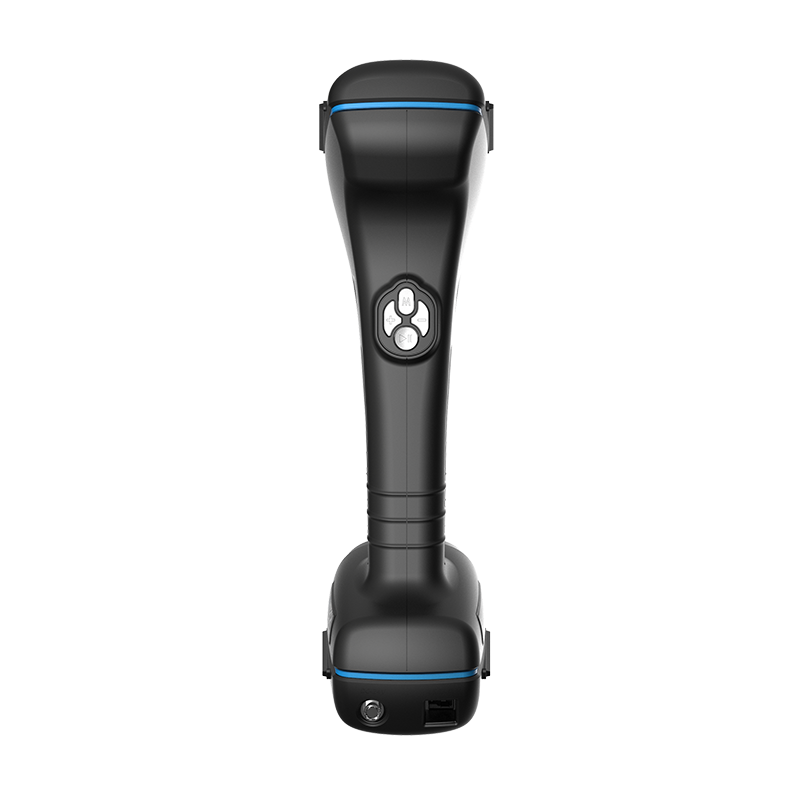

本体サイズ	140 × 94 × 258mm
本体重量	950g
稼働環境温度	-10~40℃
特許	CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1

※VDI/VDE 2634パート2及びVDI/VDE 2634パート3規格に基づいています。

KSCAN20とは

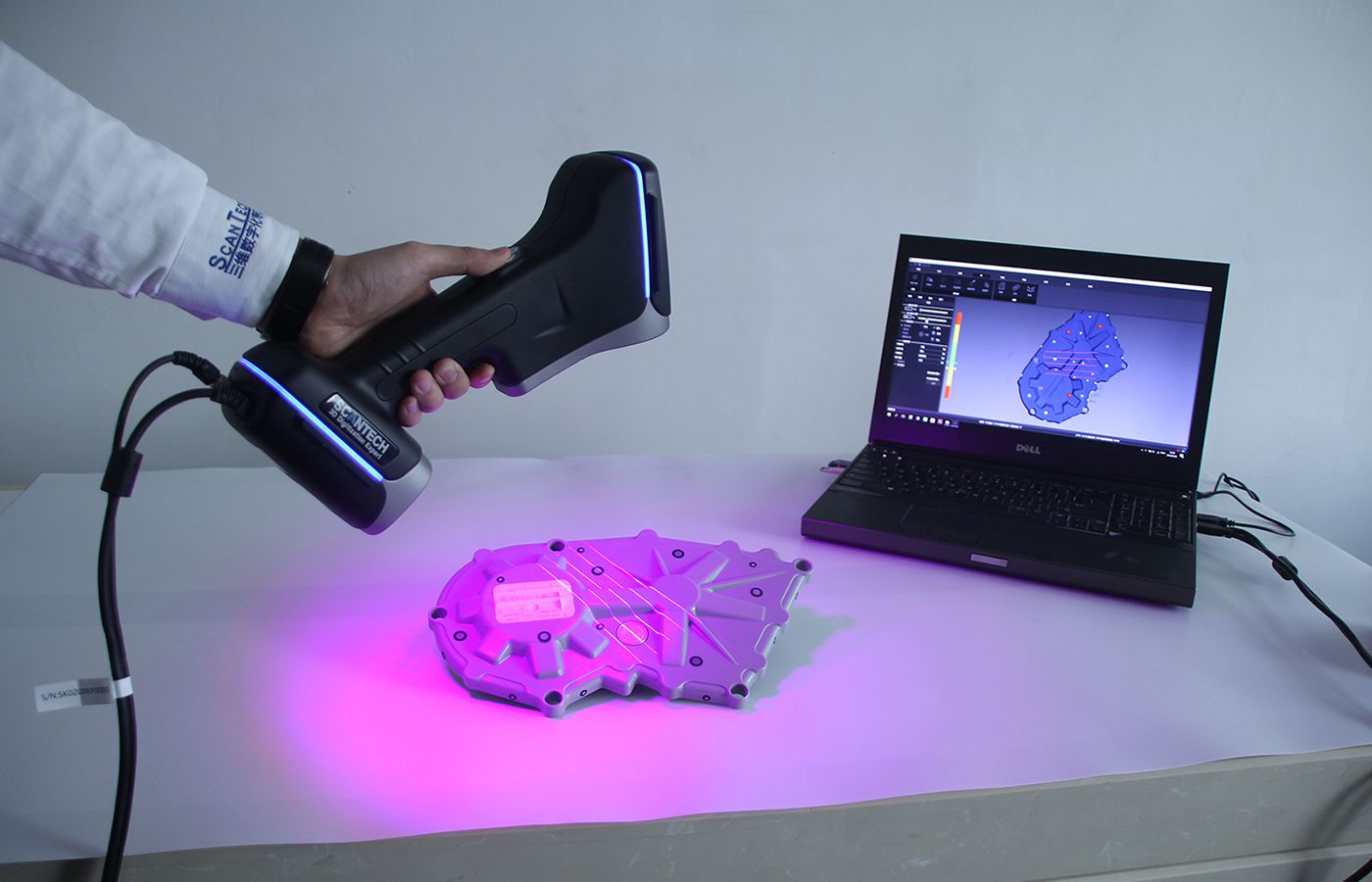

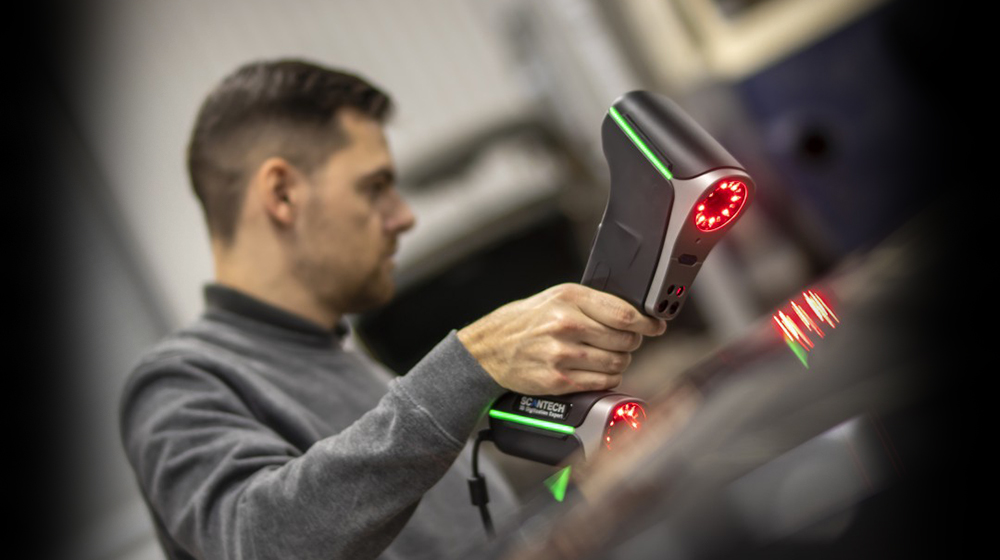

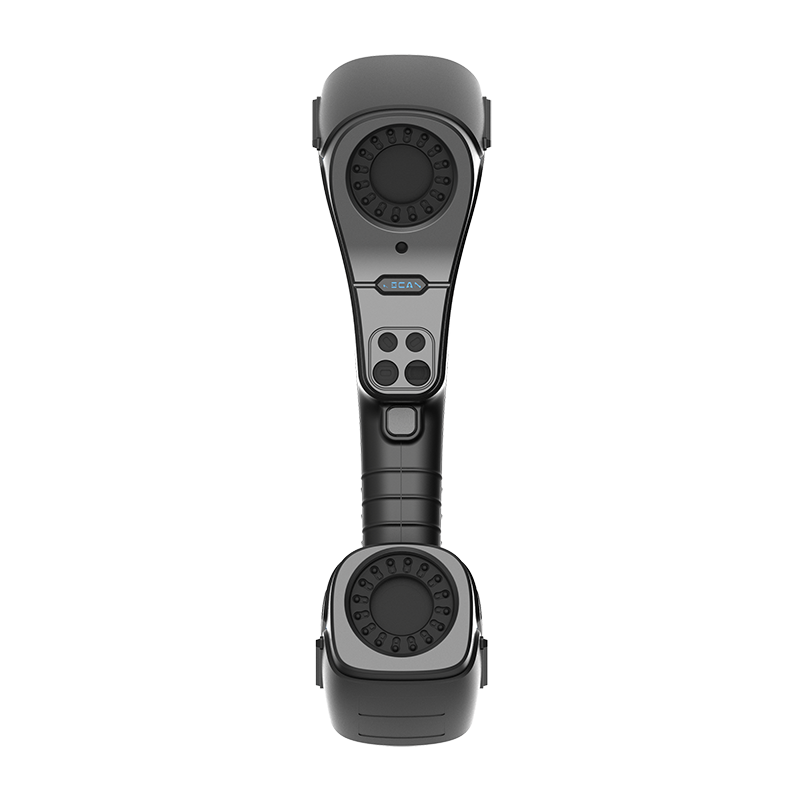

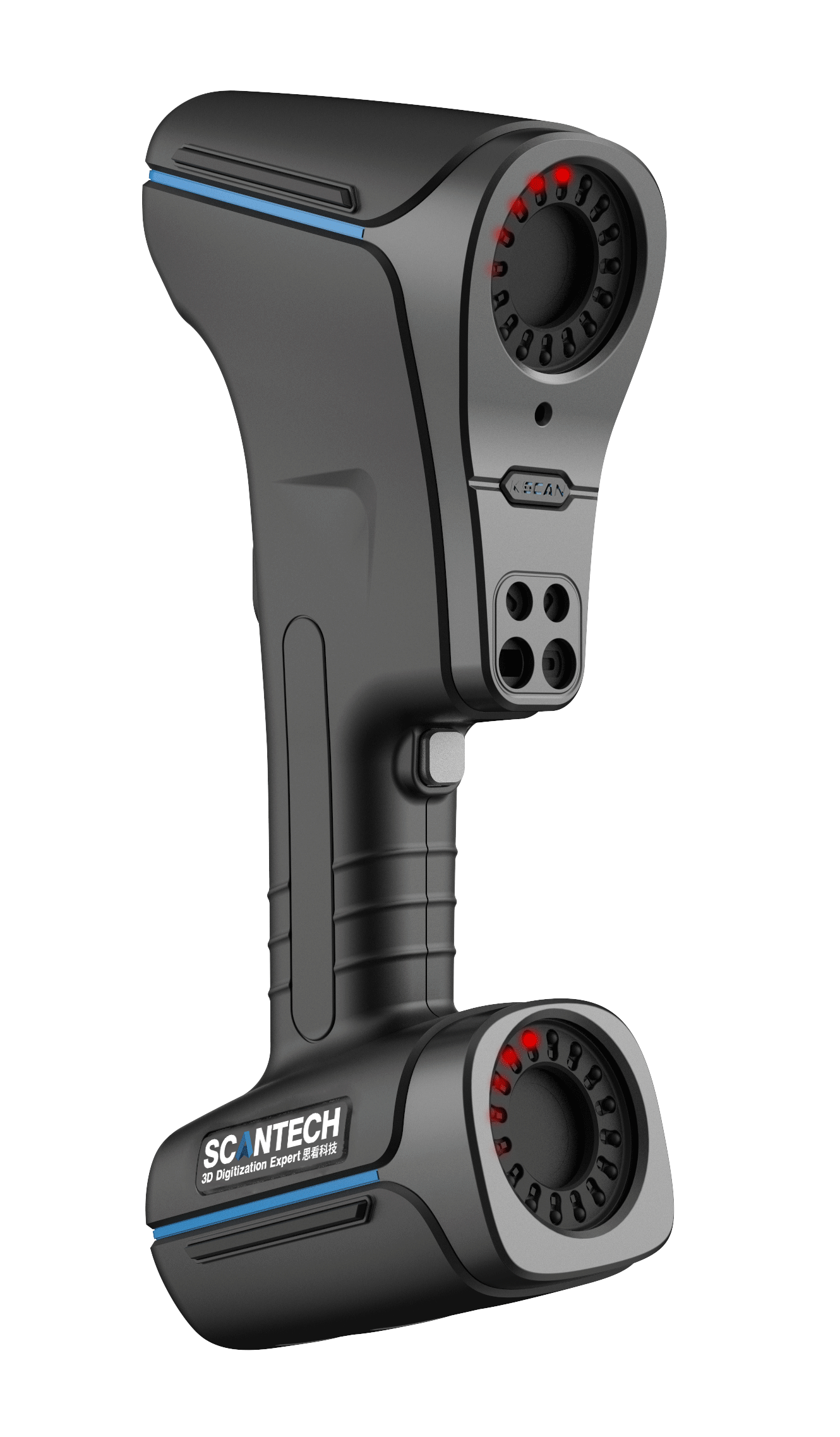

KSCAN20は工業用マルチハンドヘルド3Dスキャナーです。
世界初の特許技術であるレッドレーザー、ブルーレーザーと写真測量による3D測定を組み合わせたもので、他社製3Dスキャナーをはるかに超えるハイパフォーマンス3Dスキャン機能を備えています。

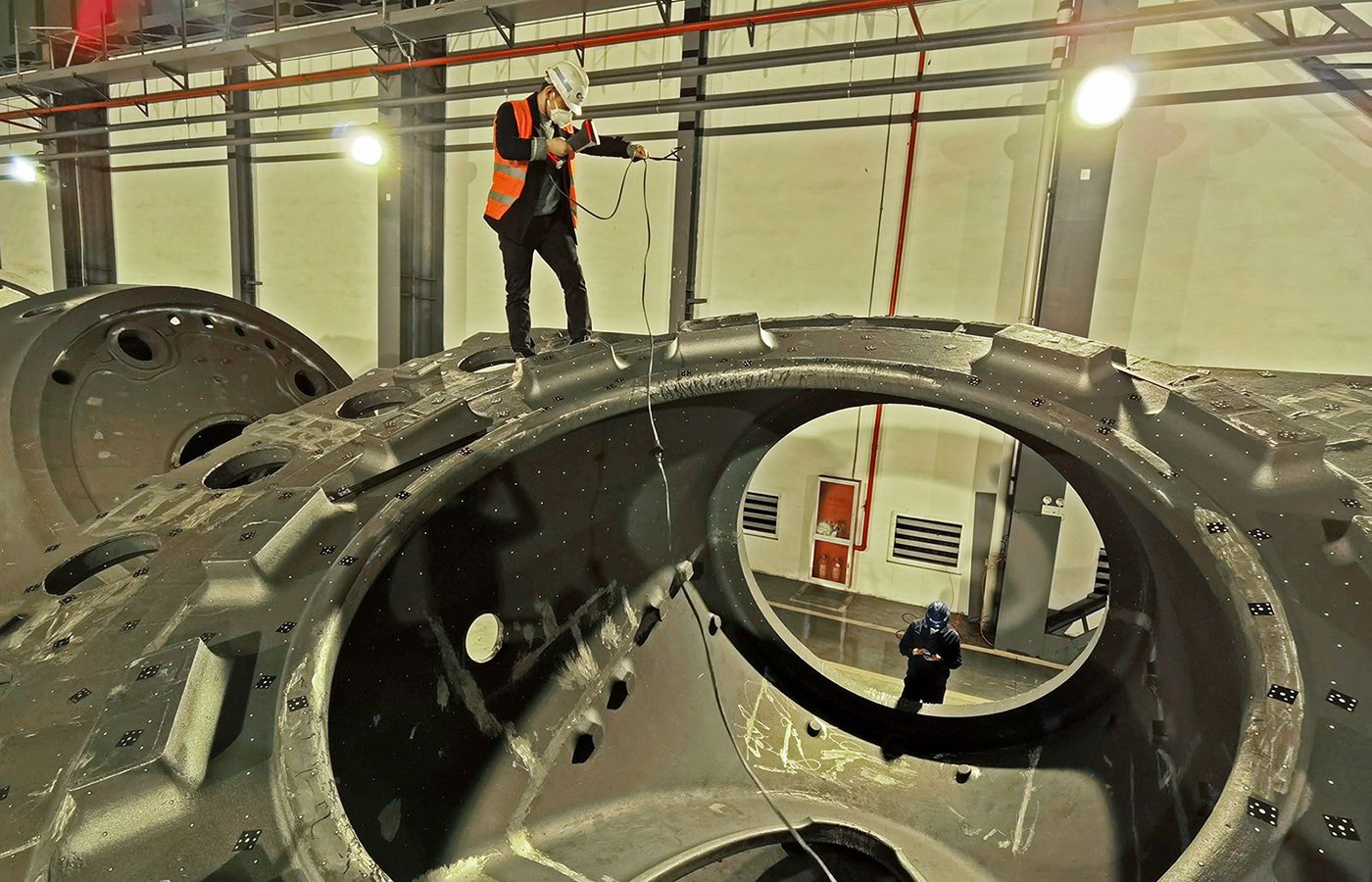

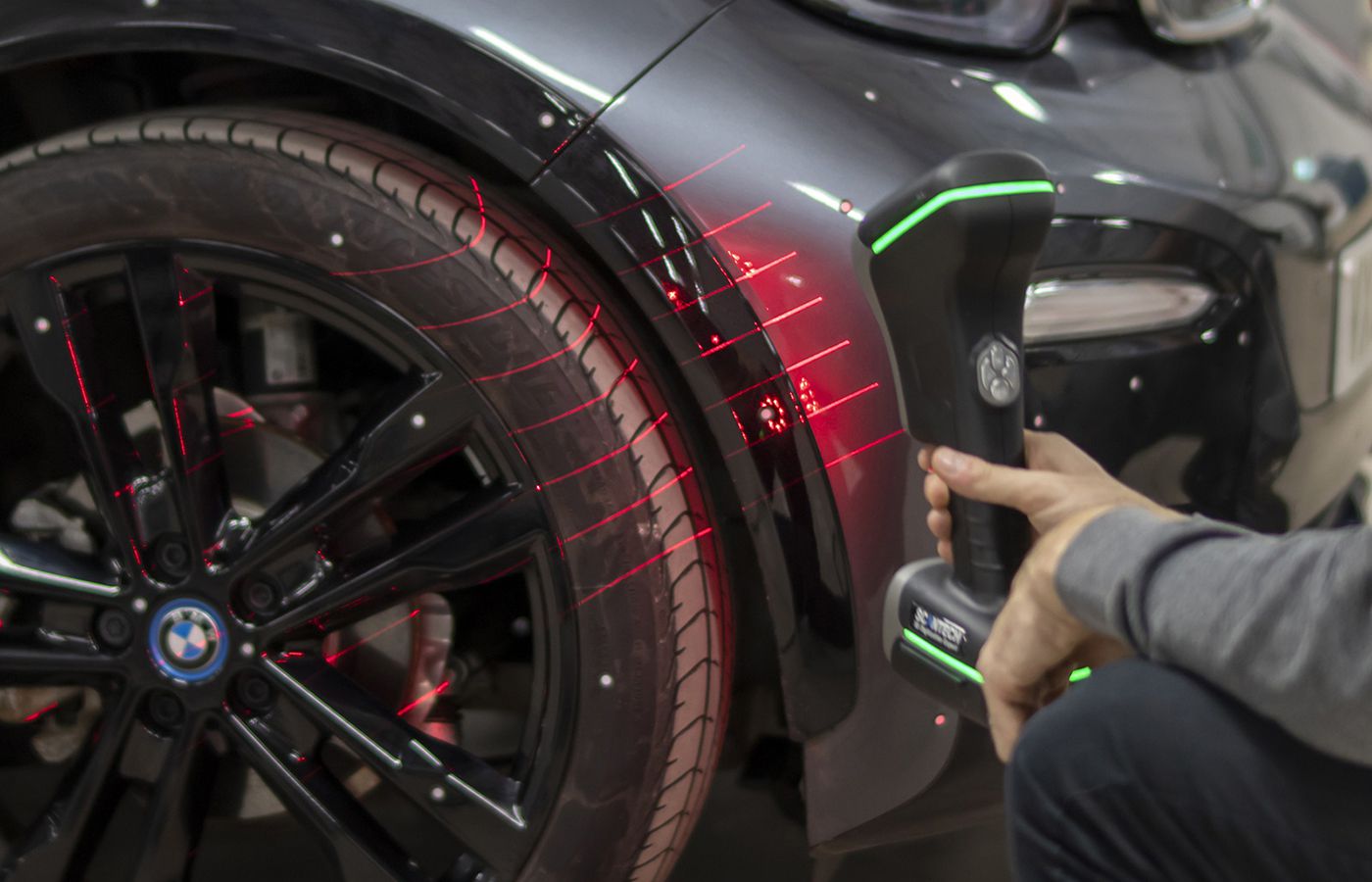

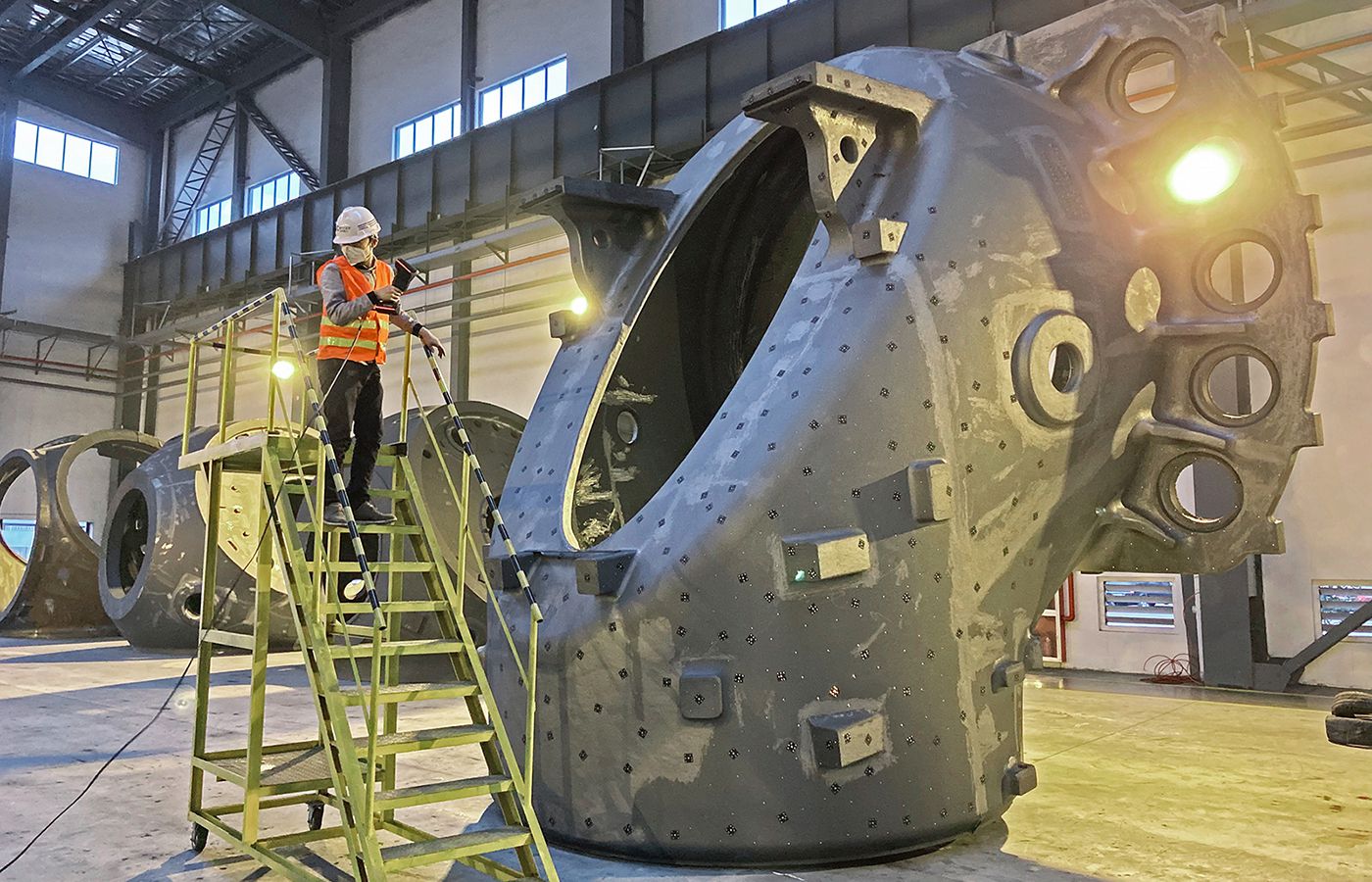

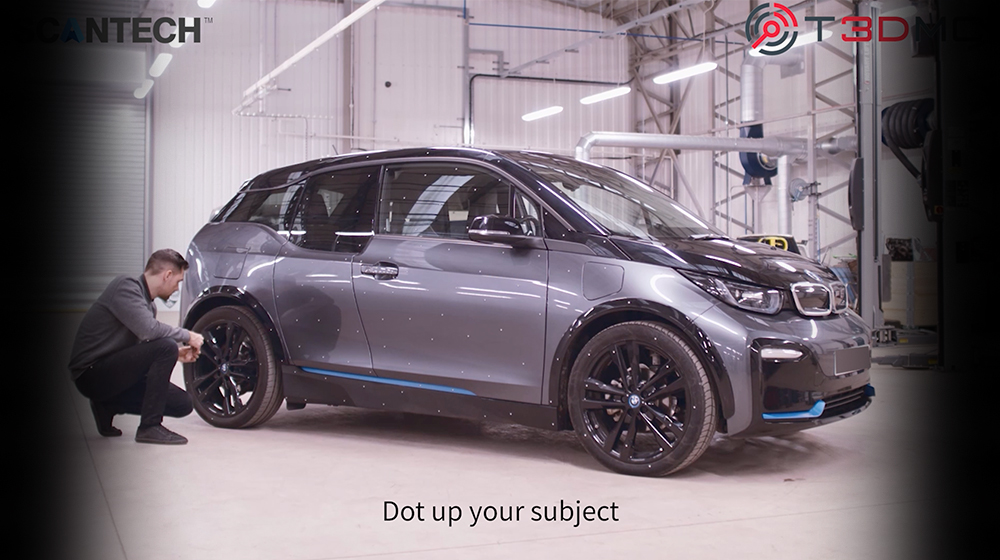

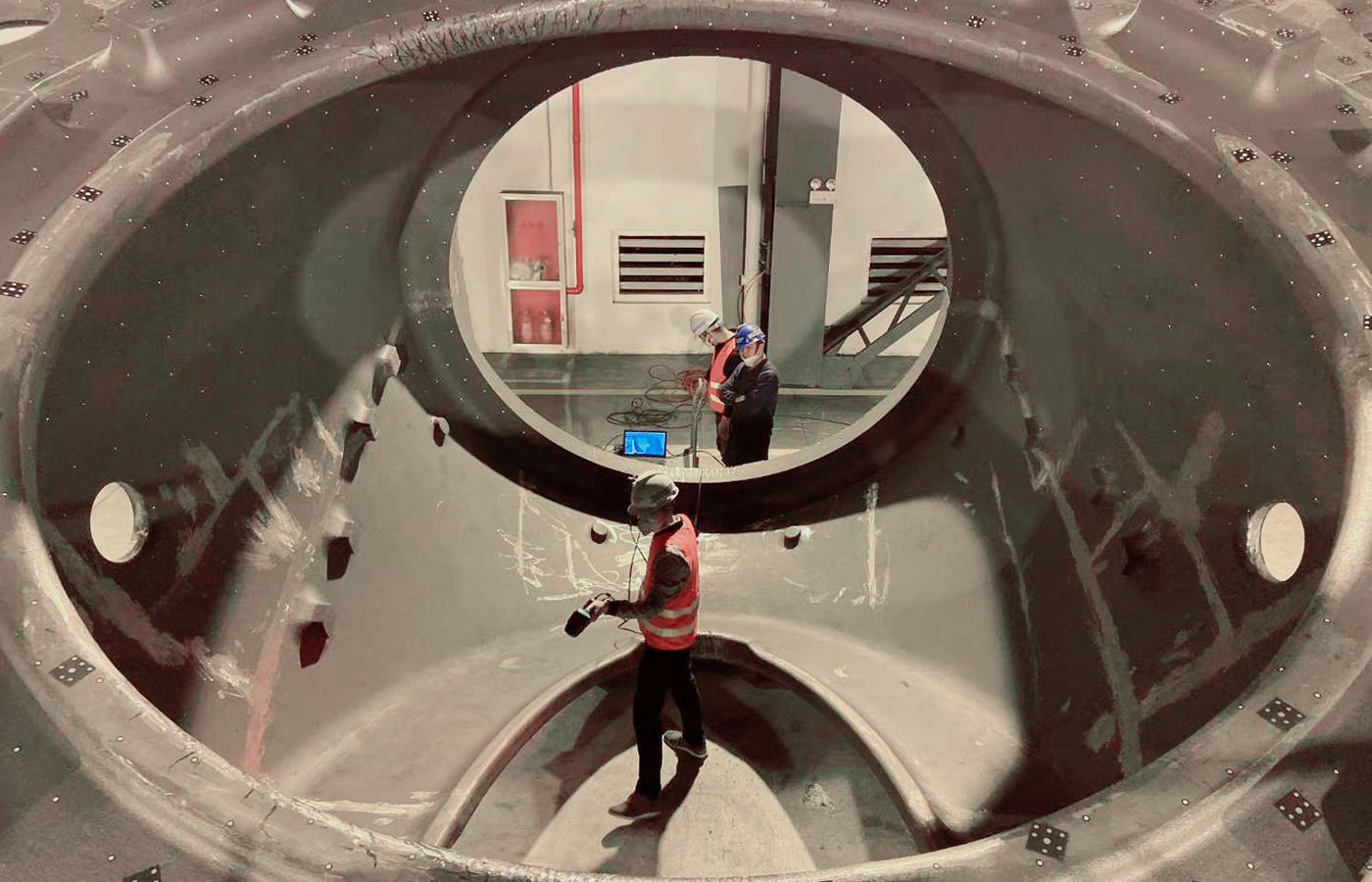

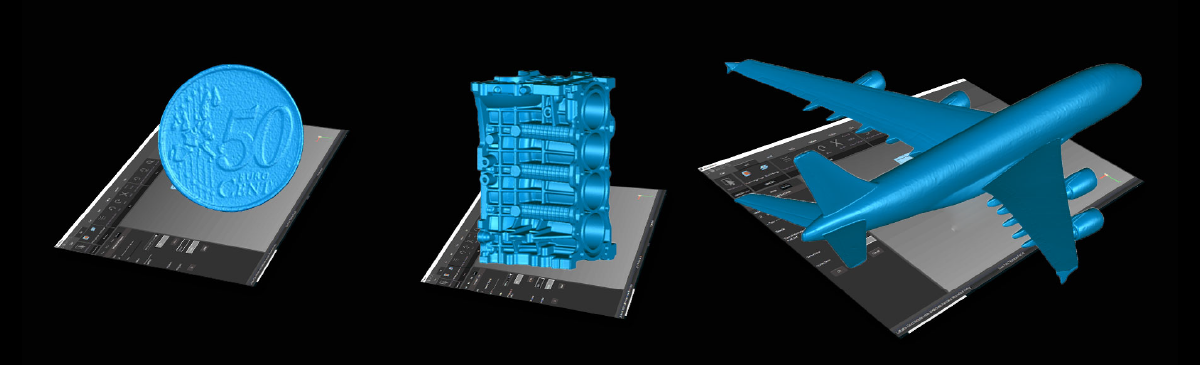

機器がサポートする最大スキャンサイズとスキャン精度を大幅に拡大し、小さなコインから大型飛行機まで手軽ににスキャンすることができます。

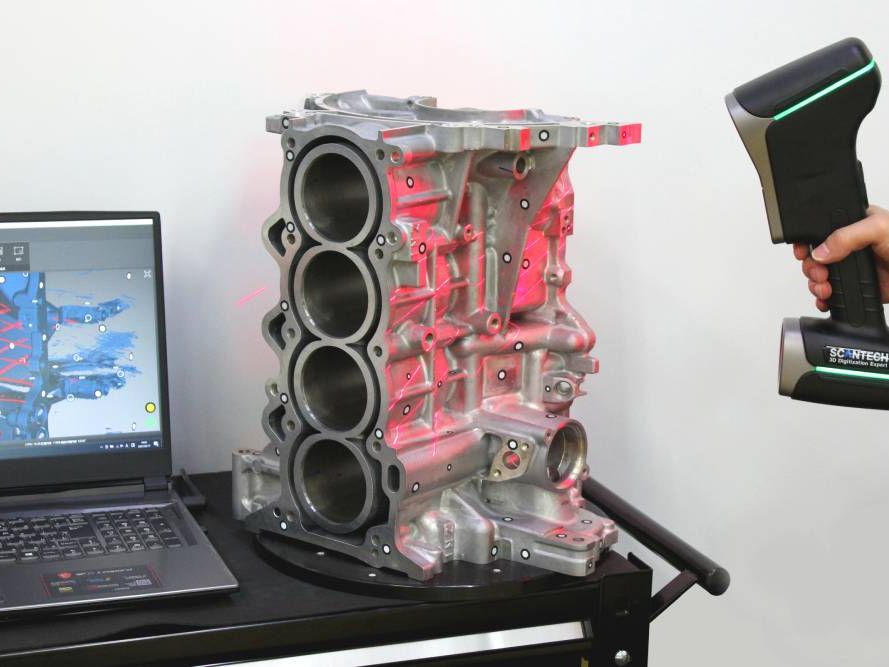

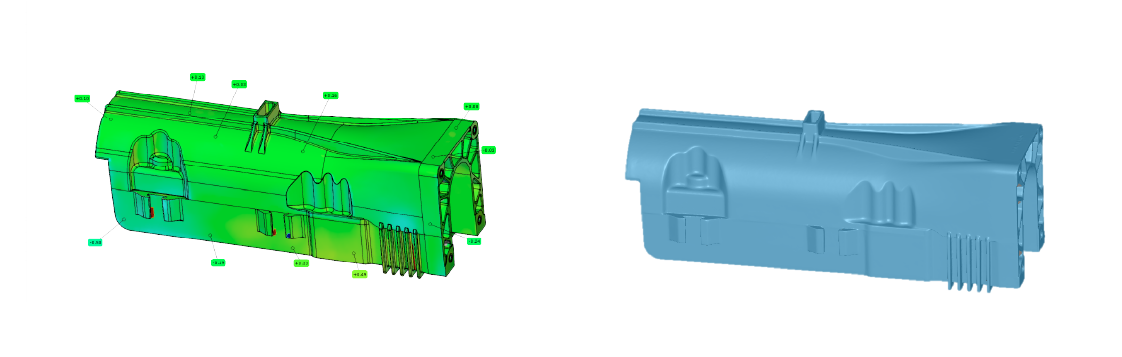

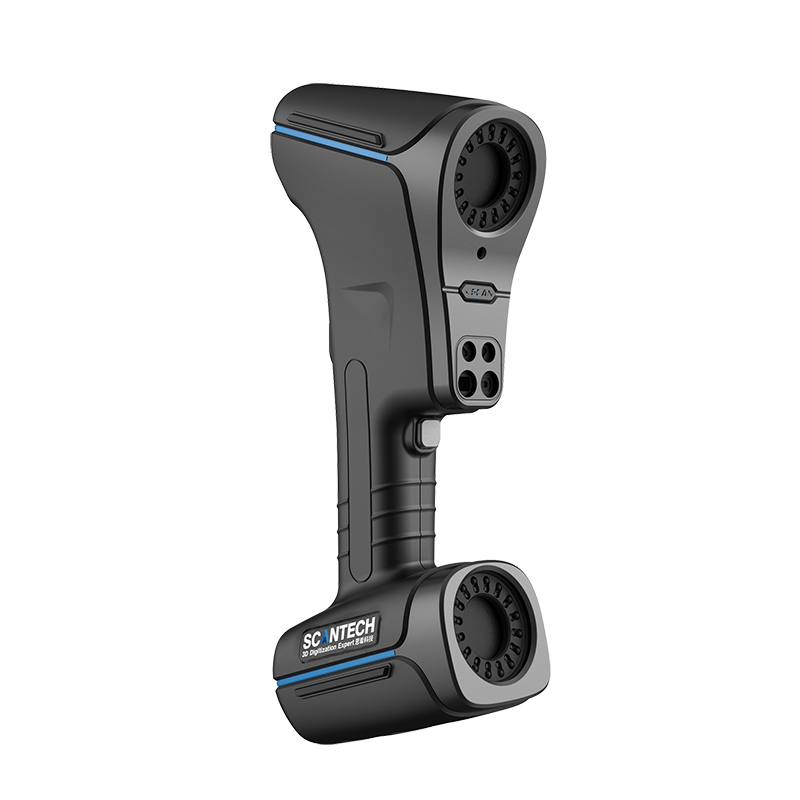

軽量化設計の本体は携帯することができ、最高精度0.020mmのKSCAN20は検査およびリバースエンジニアリングのために計測を効率化します。

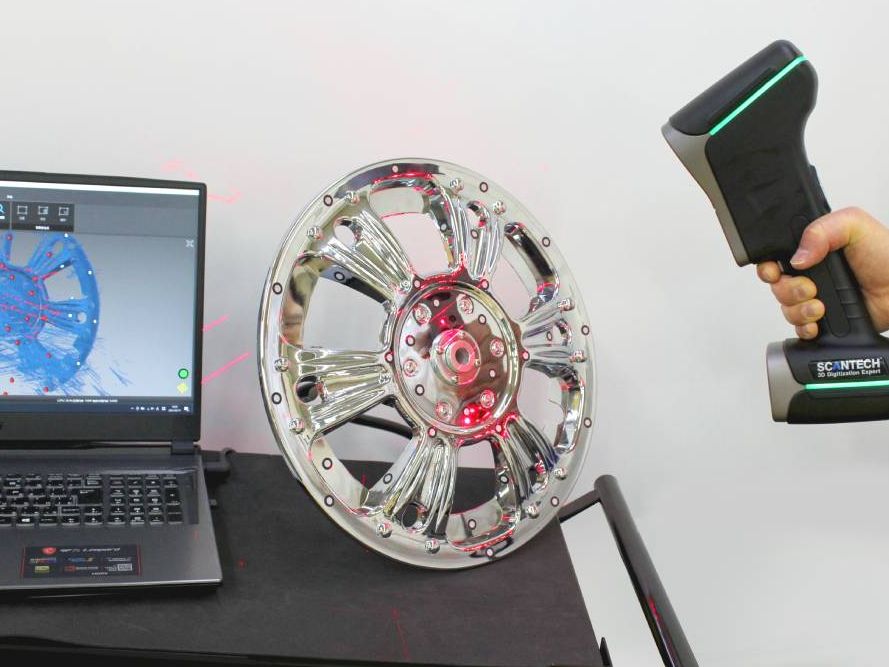

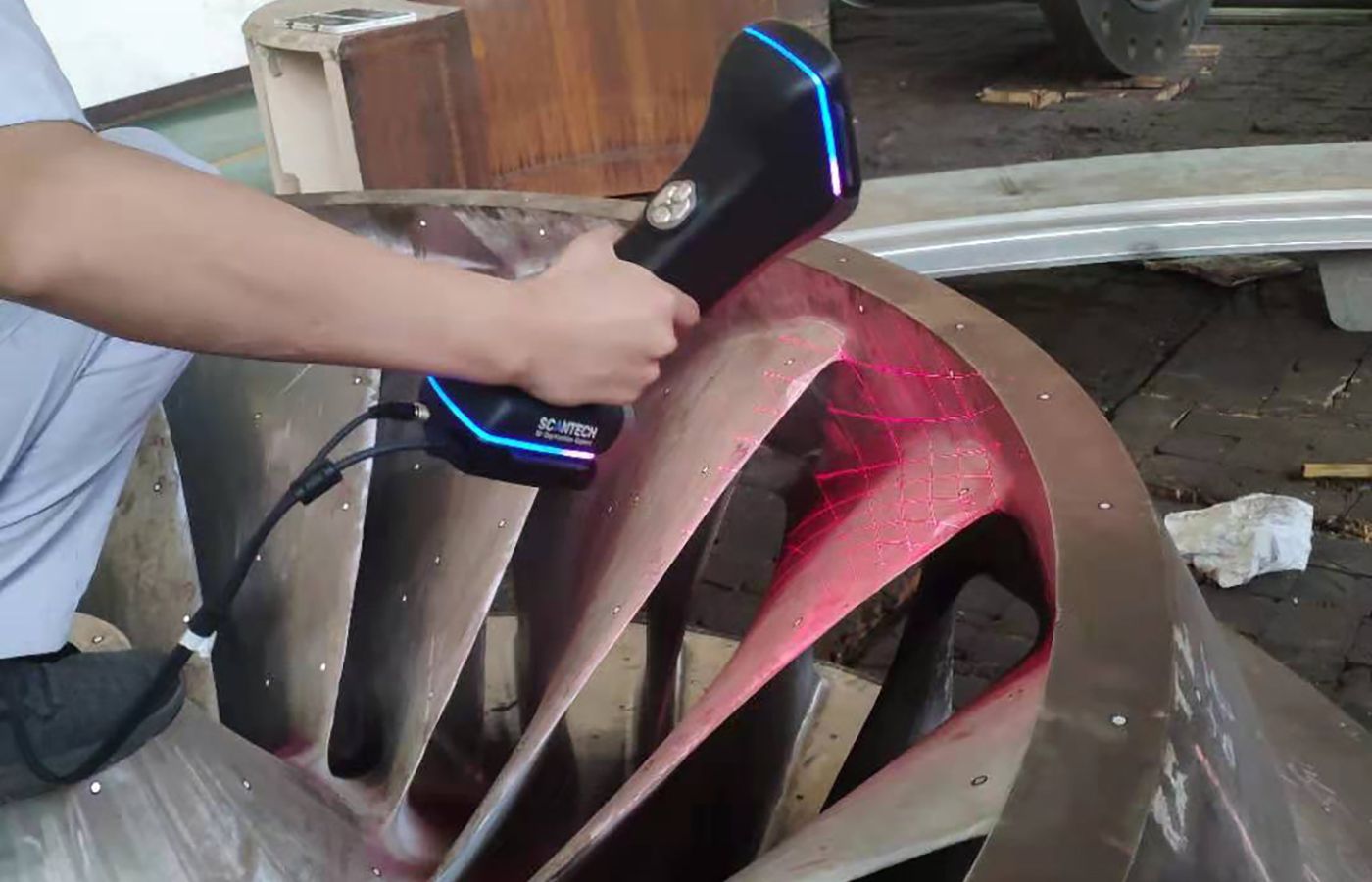

またKSCAN20は今まで3Dスキャナーが苦手としていた光沢製品や黒色物体でもスプレーなしでスキャンすること可能です。

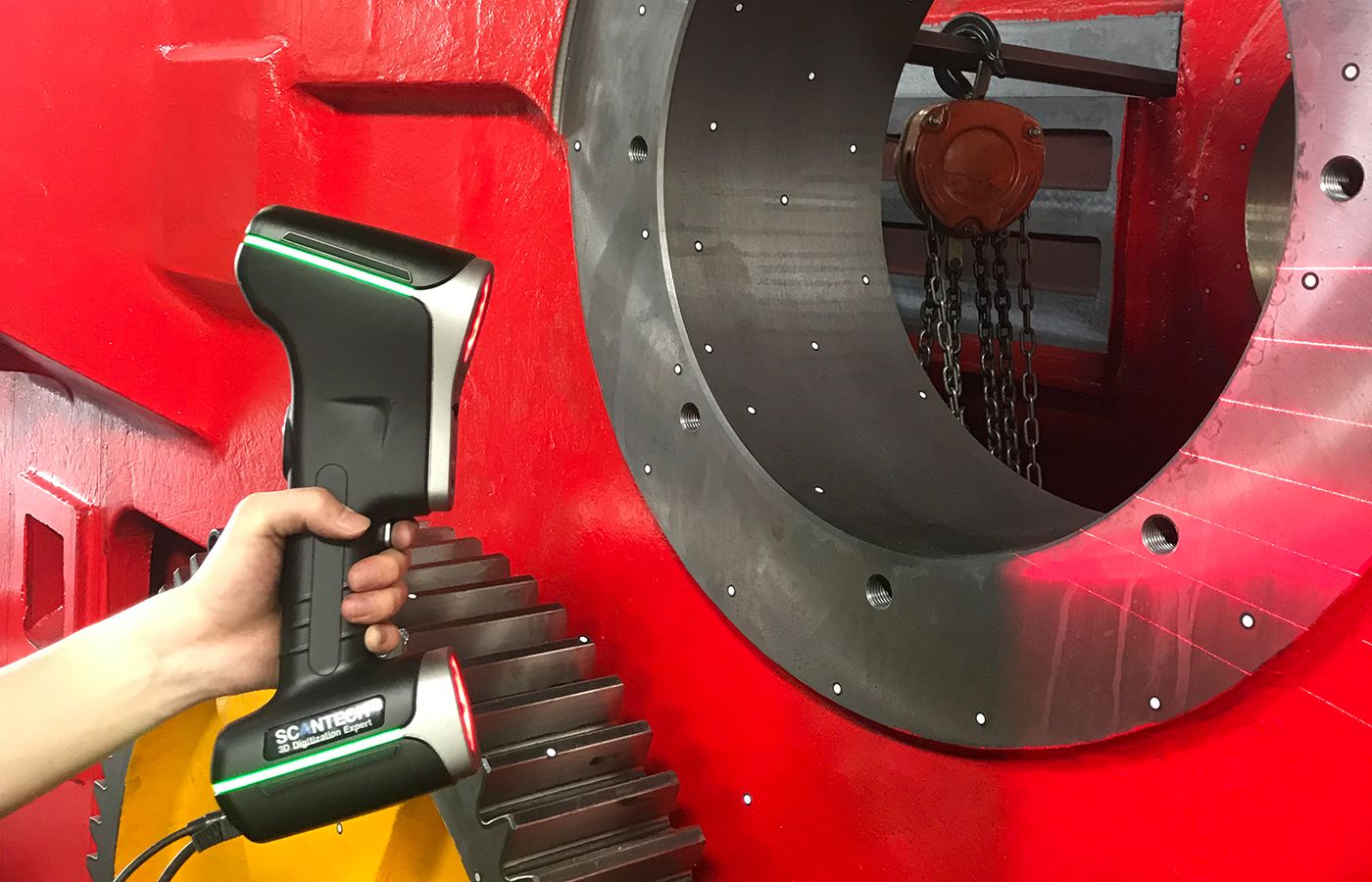

簡単操作で、高精度な3Dデータを高速で取得し、様々な現場やワークに適応可能で、幅広い業界や用途で使用されています。
